センサ

オプションセンサ

最新製品価格

最新製品価格は下記一覧表をご覧ください。

製品一覧

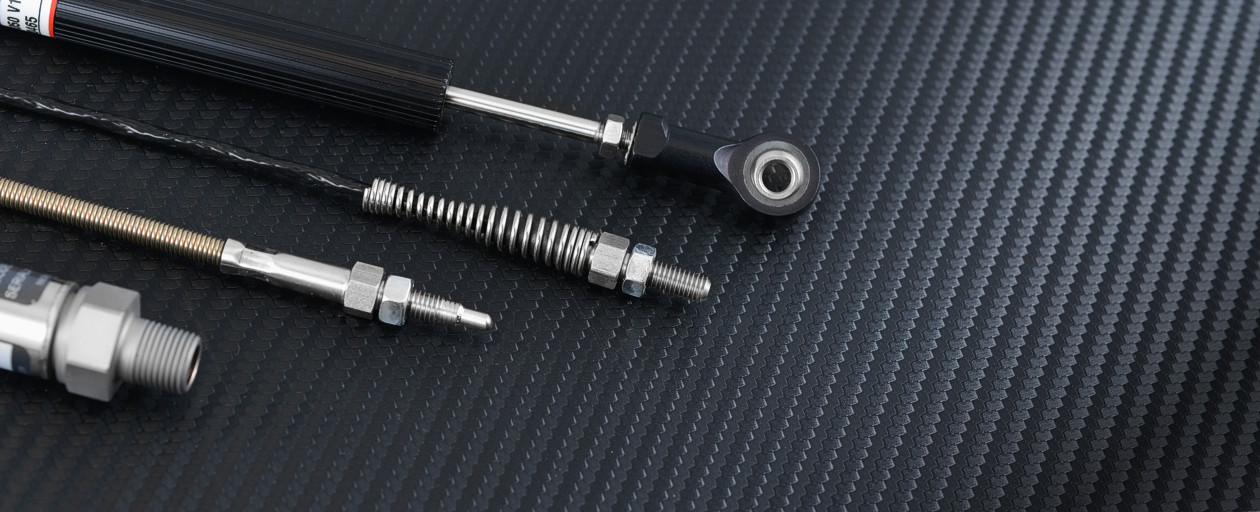

Aim製品には、さまざまなタイプのオプションセンサを接続することができます。下記のリストは、センサおよび接続ケーブルの標準在庫品の一覧です。

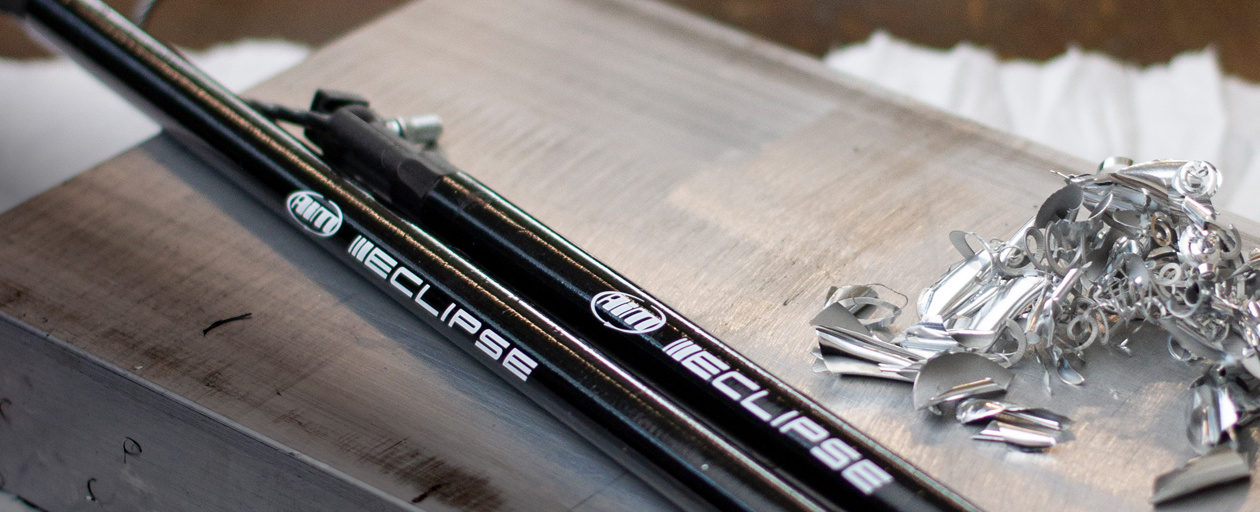

ECLIPSE、AiMの新しい変位センサが登場しました。これまでのモータースポーツでの経験を活かして開発されたこのセンサは、バイク・四輪レース業界のニーズに完璧にフィットする製品です。取り付けが簡単で、高精度・高寿命の直線変位センサです。

詳細は製品ページをご覧ください。

下記のリストにないものでも、Aim社で準備しているセンサであればお取り寄せが可能です。詳細についてはメーカーの一覧ページをご覧ください。

センサ

記載が無いセンサは、全てBinder 719 4ピンコネクタです。
種類 タイプ 用途 型番
温度 シリンダヘッド シリンダヘッド(プラグ座温) 熱電対 14mm カート CHTS-TC(712コネクタ)
排気温度 排気温度 熱電対 M5サイズ 四輪 バイク カート EGTS-TC(MIGNONコネクタ)
排気温度 熱電対 CIK公認エンジン用(T12) カート ET12-TC(MIGNONコネクタ)
タイヤ温度 タイヤ表面温度 四輪 バイク カート IRTP-TI
液温 液温 Pt100 M5サイズ 四輪 バイク カート LTSN-M5P2K(バイク・四輪用[抵抗入]) / LTSN-M5P0K(カート用)
液温 液温 Pt100 M10サイズ 四輪 バイク カート LTSN-MXP2K(バイク・四輪用[抵抗入]) / LTSN-MXP0K(カート用)
液温 液温 Pt100 NPT1/8サイズ 四輪 バイク LTSN-8P2K[抵抗入]
圧力   油圧・燃圧 0-10bar R1/8 (長野計器KM15) 四輪 バイク OFPS-00(AMPコネクタ・接続ケーブル付きもあり)
ブレーキ圧 0-100bar R1/8サイズ (長野計器KM71) 四輪 バイク BKPS-0(AMPコネクタ・接続ケーブル付きもあり)
ブレーキ圧 ブレーキ圧 0-160bar M10サイズ 四輪 バイク カート BKPS-M4
ブースト圧 ブースト圧 0-5bar(絶対圧) M10サイズ 四輪 BSPS-0
変位 ECLIPSE サスペンションストローク・ステアリング舵角 四輪 バイク 各種あり(詳細)
ステアリング ステアリング舵角(1回転タイプ) カート STAS-K(プーリー・ベルト付き)
ステアリング ステアリング舵角(10回転タイプ) 四輪 STAS-A(プーリー・ベルト付き)
ペダルポジション 非接触ペダルポジション カート PPSN-EX
速度 速度 速度 四輪 バイク カート SPDS-BM(712コネクタ) / SPDS-BP(719コネクタ)
リアシャフトカラー 50mm カート RSCL-50

接続・延長ケーブル

タイプ 両端コネクタ 長さ 型番 備考
通常 Binder 712 3ピン オス - Binder 719 4ピン メス 1.5m EXTC-M3P415 MyChronシリーズ液温Pt100接続専用
Binder 712 4ピン オス - Binder 712 4ピン メス 1.5m EXTC-M4M415 ラップセンサ延長など
Binder 712 5ピン オス - Binder 712 5ピン メス 1.5m EXTC-M5M515 拡張モジュール類延長専用
Binder 712 4ピン オス - Binder 719 4ピン メス 1.5m EXTC-M4P415
Binder 712 7ピン オス - (Binder 719 4ピン メス + MIGNON) 1.5m EXTC-M7P4MI MyChron 2T温度接続専用(水温+排気)
Binder 719 4ピン オス - Binder 719 4ピン メス 1.0m EXTC-P4P410
1.5m EXTC-P4P415
2.0m EXTC-P4P420
2.5m EXTC-P4P425
補償 Binder 712 3ピン オス - MIGNON 1.5m CPEC-M3MI15 熱電対接続専用
