EPM08/EPM32

AiMデバイスに接続できる
電力制御モジュール

EPMはAiMデバイス用の拡張モジュールで、リレーやヒューズの代わりに電力制御を行えます。出力数が異なる2モデルを用意しています。設定は全て接続したAiMのマスターデバイス側で行います。

モデル	EPM08	EPM32
LED	RGB LED x 8 EPM ON x 1 EPM STS(ステータス) x 1	RGB LED x 32 EPM ON x 1 EPM STS(ステータス) x 1
アナログ・デジタル入力	アナログ・デジタル両対応入力 x 6	アナログ・デジタル両対応入力 x 8 デジタル入力 x 4
電力出力	20Aハイサイド出力(逆流防止ダイオードあり) x 1 25Aハイサイド出力 x 1 15Aハイサイド出力 x 6 最大総出力 100A	20Aハイサイド出力 x 4(うち逆流防止ダイオードあり x 1) 15Aハイサイド出力 x 12 10Aハイサイド出力 x 12 35A出力(ハイサイド/ローサイド/ハーフブリッジ選択可能) x 4 最大総出力 120A
コネクタ	AMPコネクタ x 1 Amhenol Surlockコネクタ x 1	AMPコネクタ x 2 Amhenol Surlockコネクタ x 1
外形寸法	161 x 100.6 x 50.6mm	234.4 x 95.1 x 49.0mm
重量	370g	740g

EPM - Expansion Power Moduleは、既存のAiMシステムにパワー出力を追加するモジュールです。

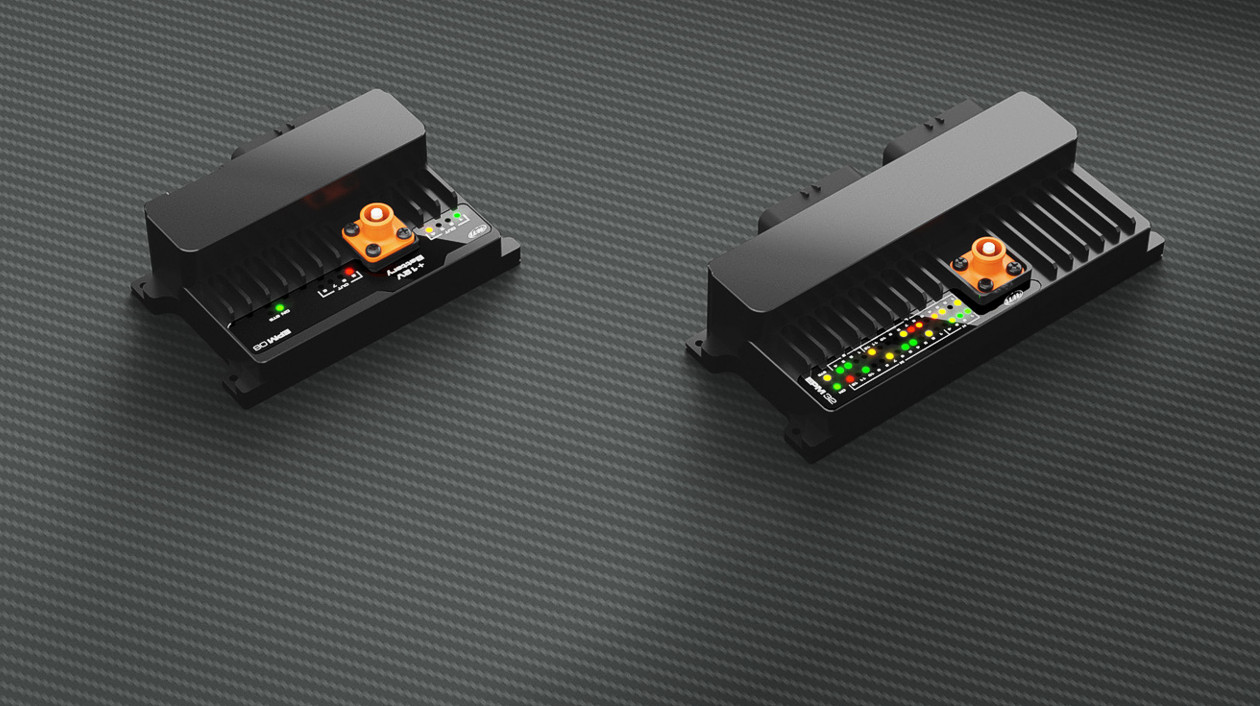

EPMは、2つのバージョンを用意しています。
・パワー出力8チャンネルの、EPM08
・パワー出力32チャンネルの、EPM32

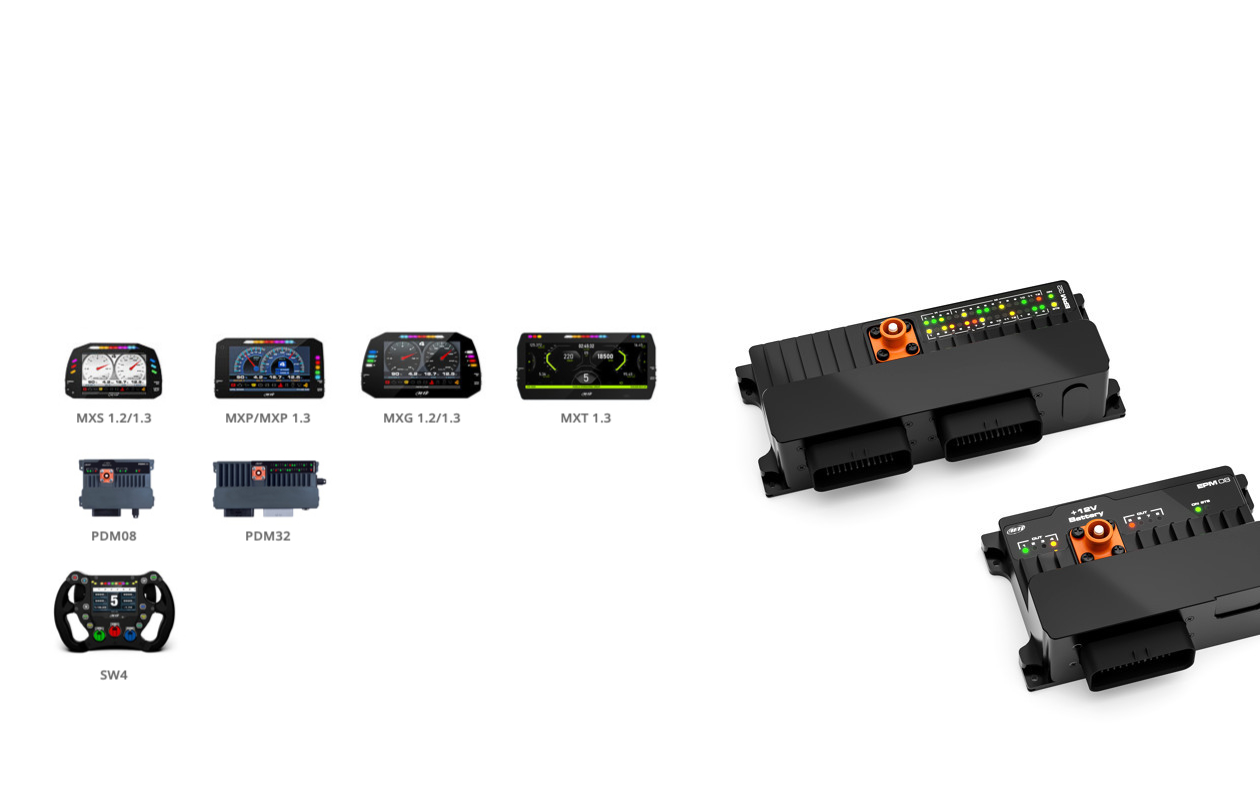

EPMは、下記のAiMシステムに接続することができます。

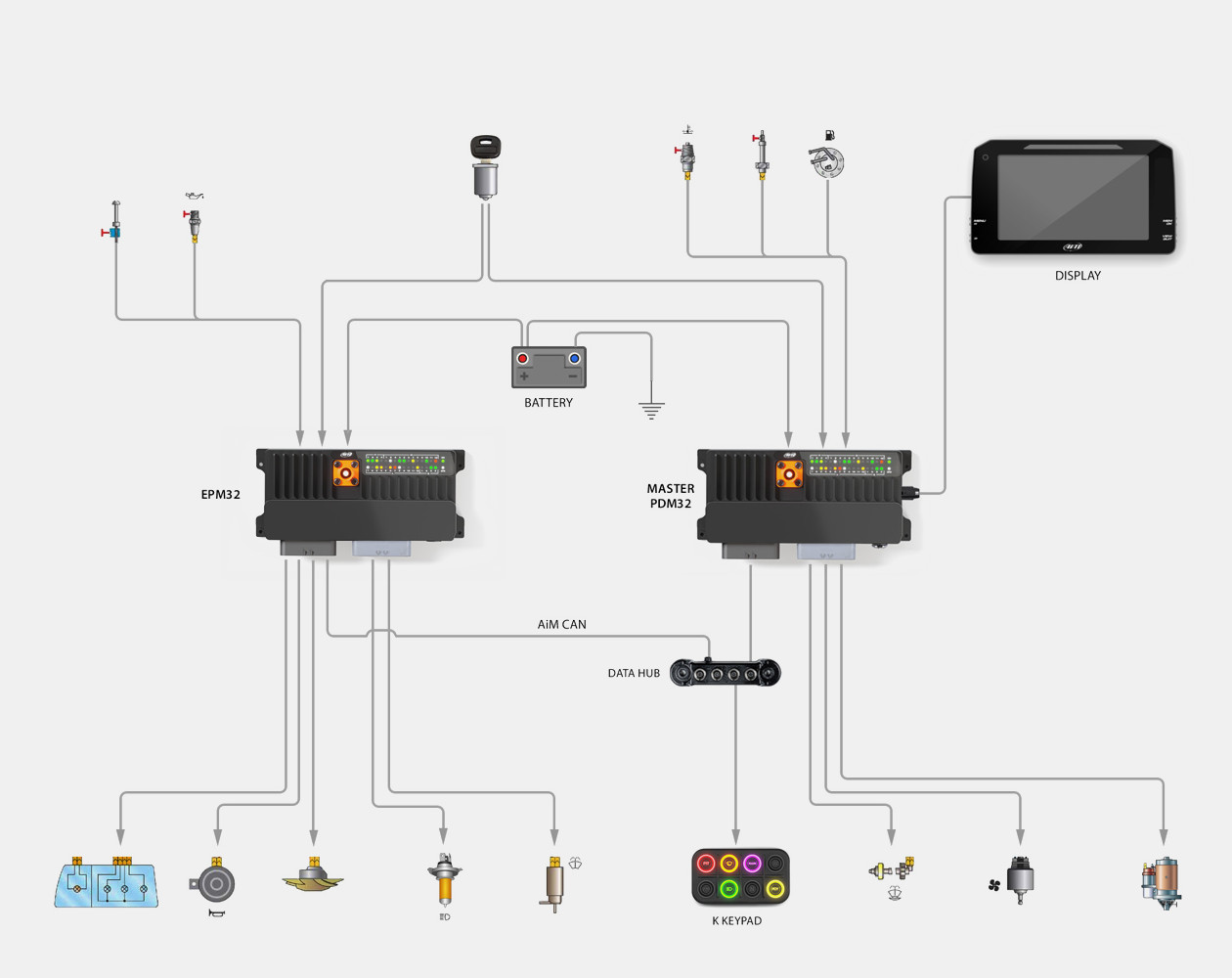

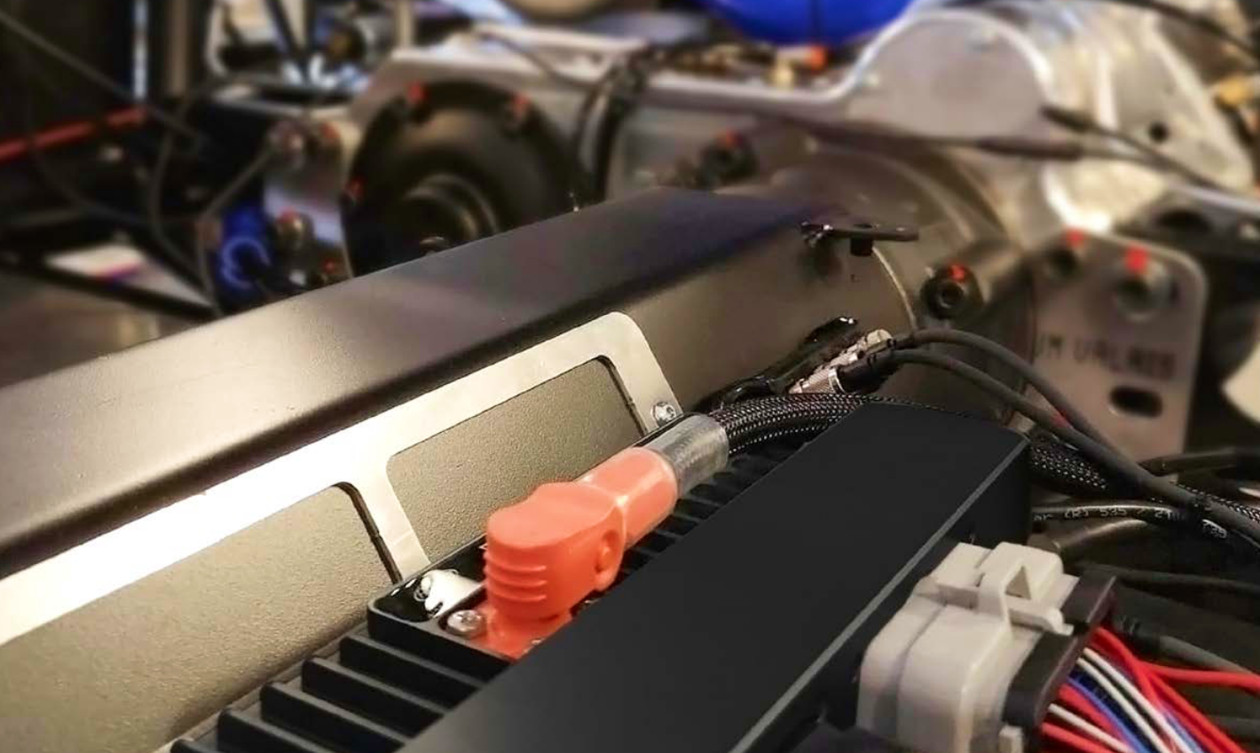

接続例

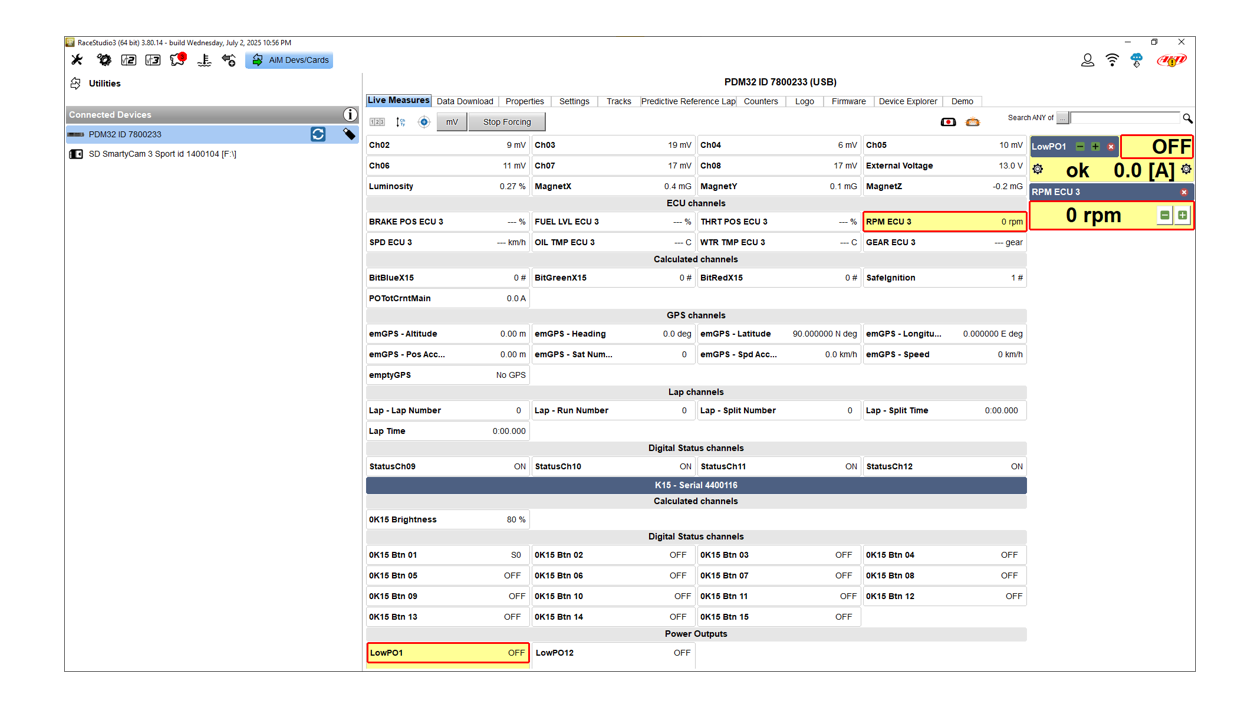

EPMとRace Studio 3

EPMの設定は、接続するマスターデバイスのCAN拡張モジュール設定で
シームレスに行えます。
v3.81.00以降のバージョンでは、ステータスチャンネルや
ライブ表示などが強化され、より使いやすく進化しています。

EPMとRace Studio 3

技術仕様一覧

筐体	アルマイト処理済みアルミニウム
外形寸法	234.5 x 95.1 x 49.0mm (EPM32) / 161 x 100.6 x 50.6mm (EPM08)
重量	740g (EM32) / 370g (EPM08)

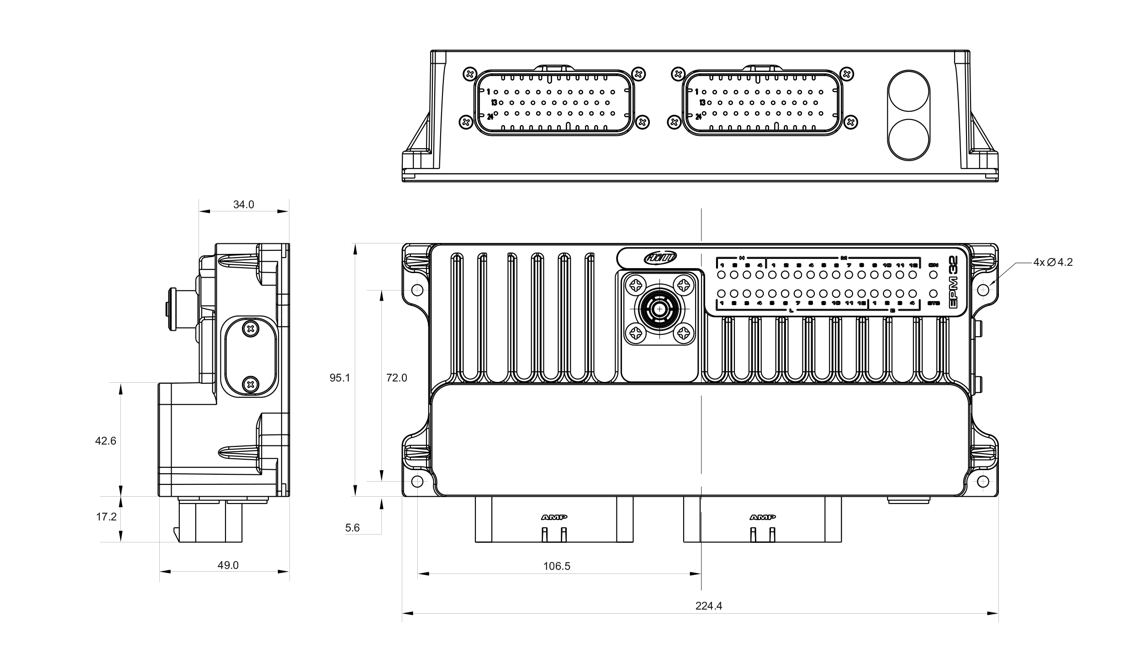

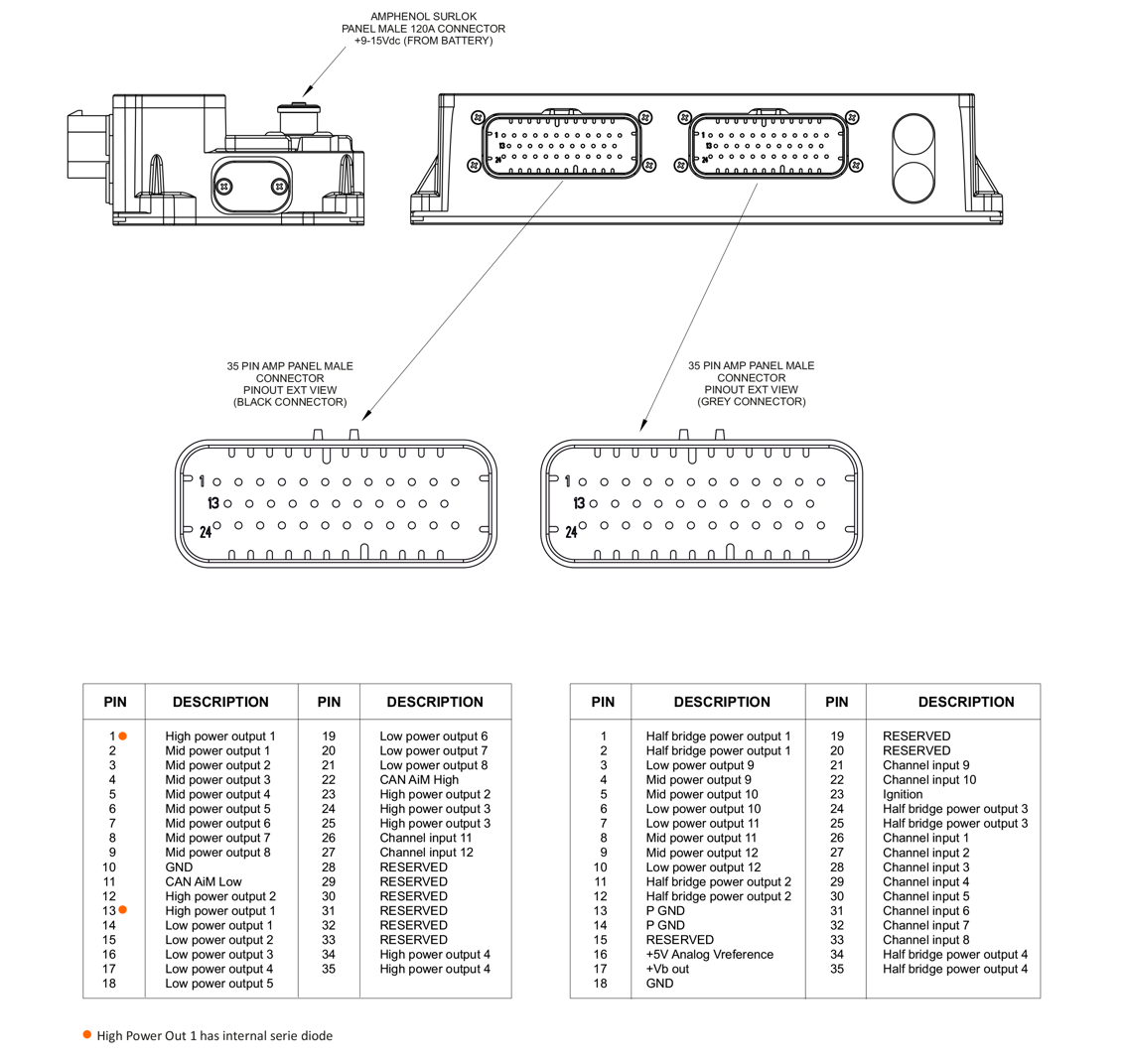

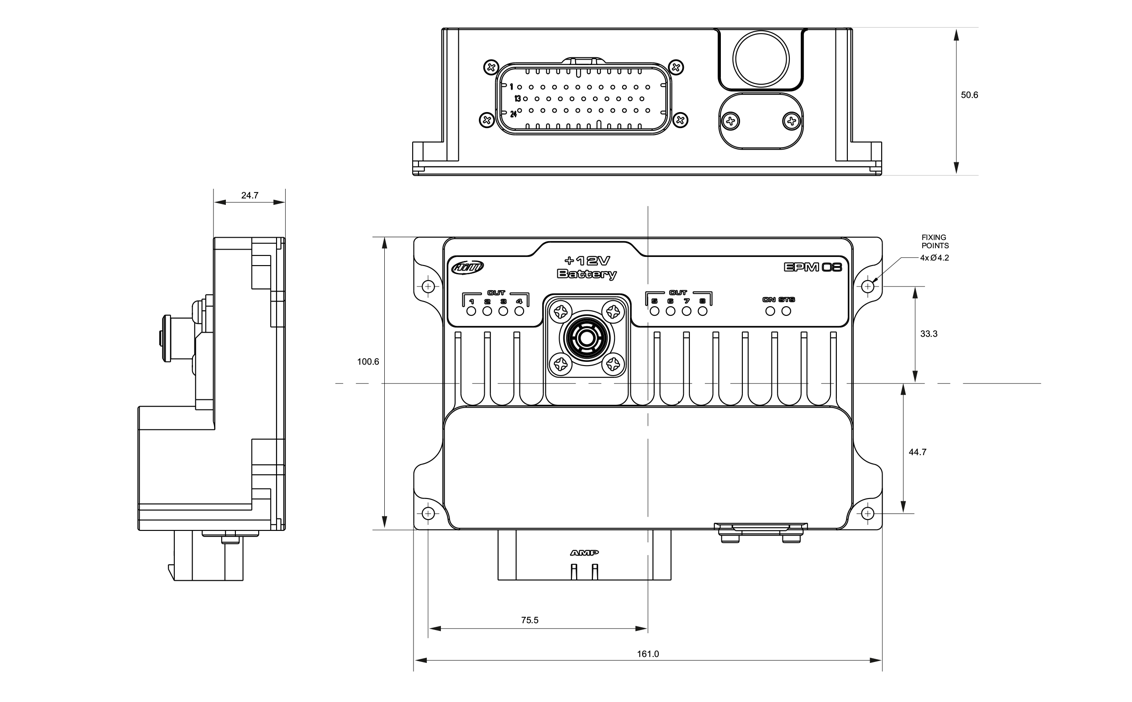

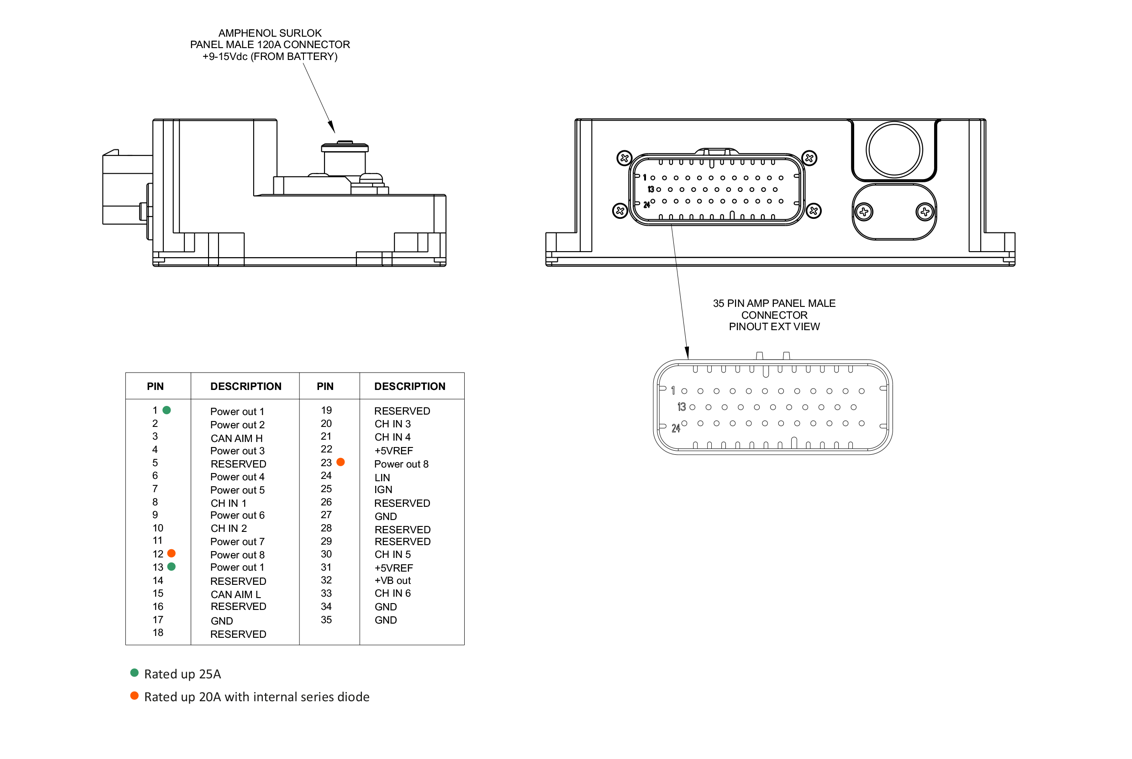

各種図面

付属品

EPM 本体 / AiM EXP CANケーブル / Amphenolコネクタ / AMPコネクタハウジング+ピン
