製品用途:四輪
- 製品内容:カラーダッシュロガー

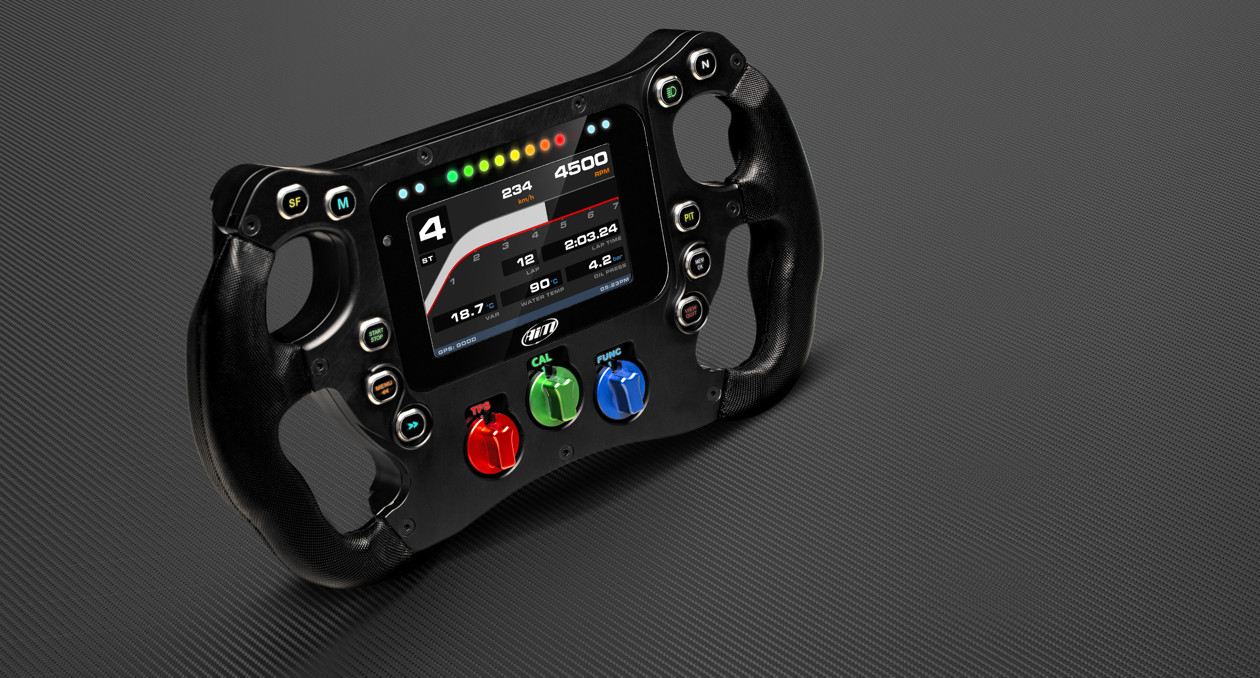

![製品画像](back_visual_0.jpg)
は、市販されているステアリングホイールの中で、最も多機能な製品の一つです。現在、英語版を先行販売中です。
![](back_visual_1.jpg)

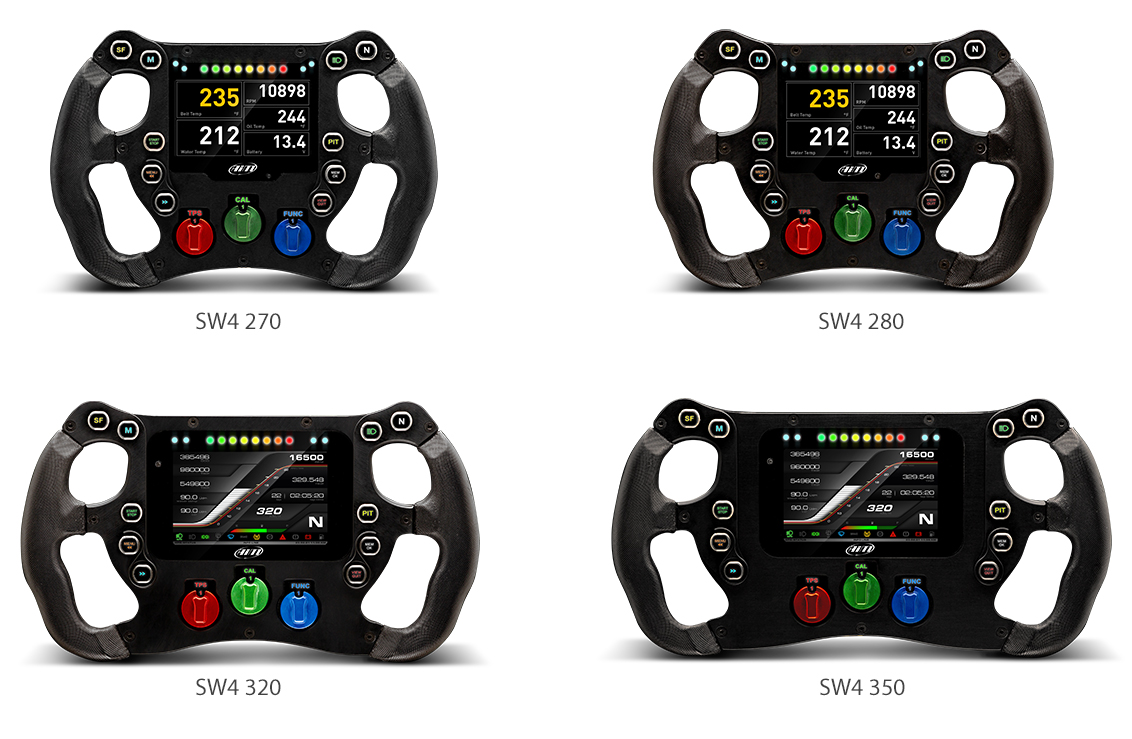

サイズを選択できます
![](back_visual_1.jpg)
![](back_visual_2.jpg)

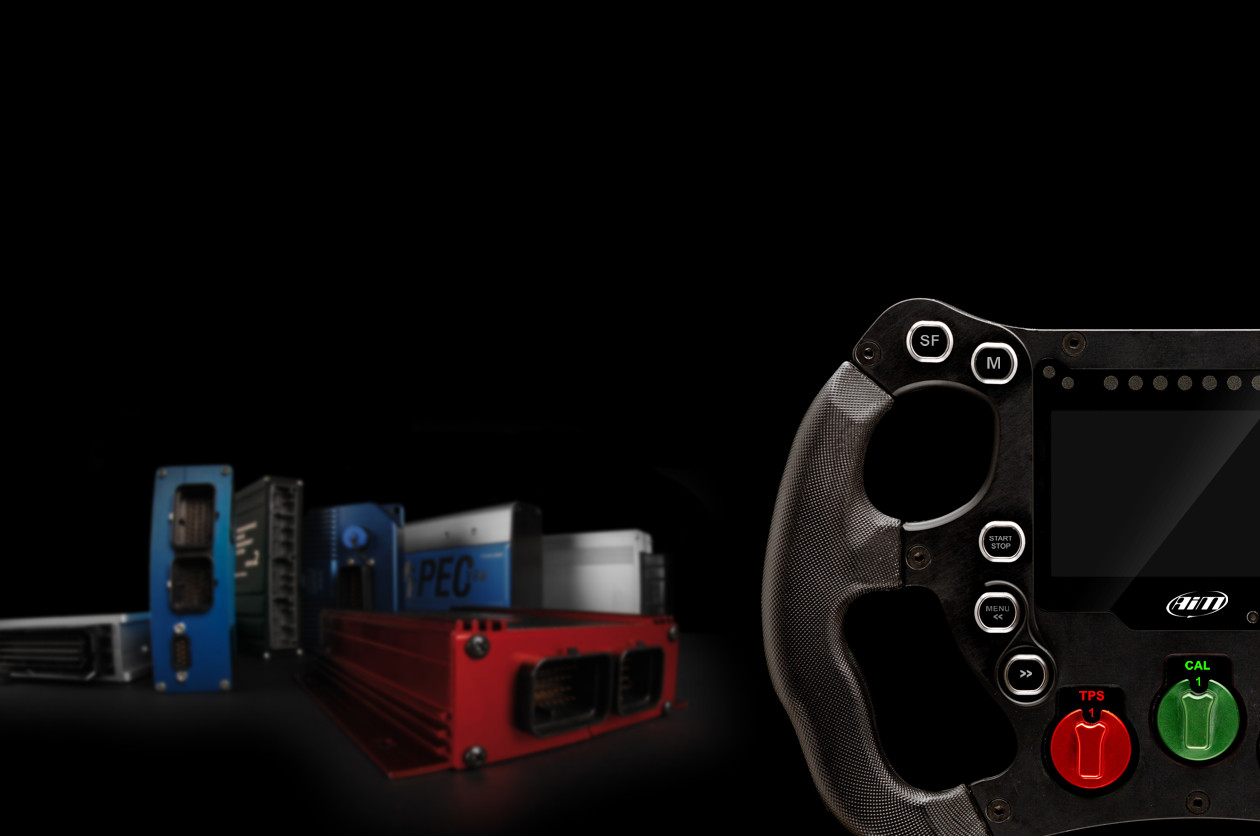

2,000以上のECUプロトコルに対応
![](back_visual_2.jpg)
膨大な量のリストになる
対応ECUであれば、SW4をすぐに接続し
ドライバーに必要なさまざまなデータを表示可能です
![](back_visual_3.png)

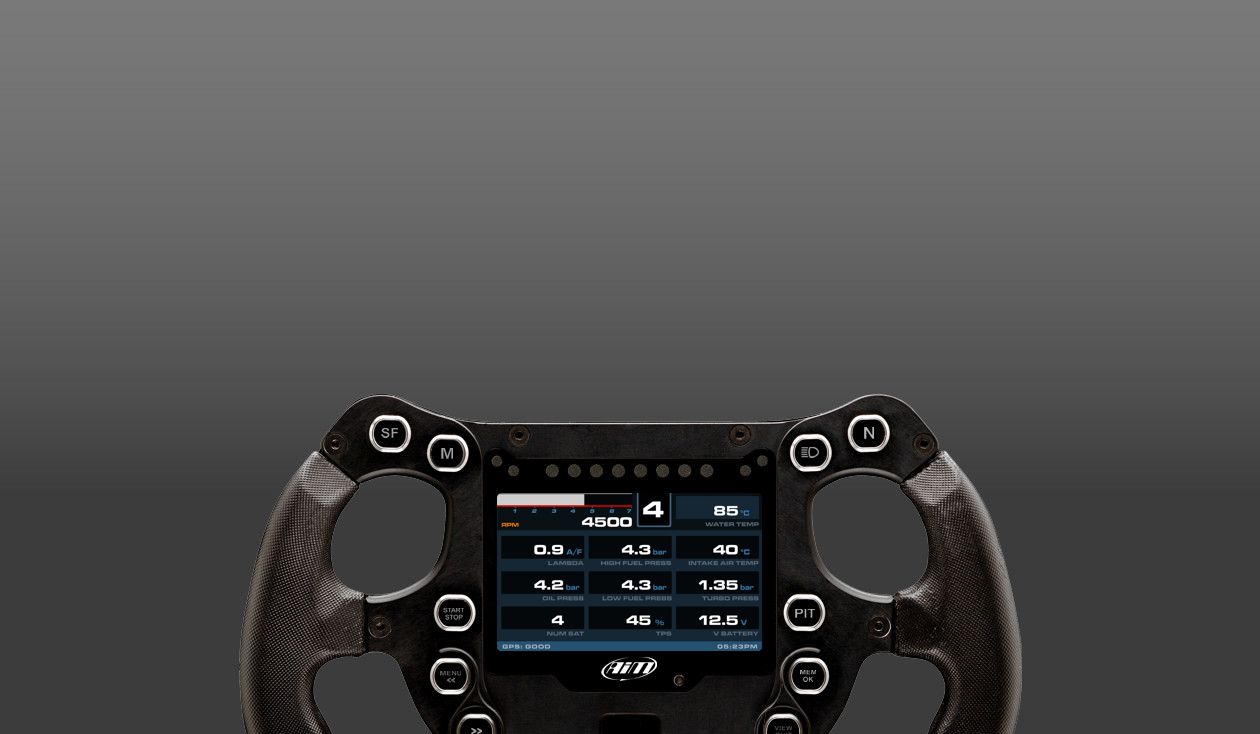

設定変更可能な表示ページ
![](back_visual_3.png)
ハイコントラストTFT液晶ディスプレイはには、さまざまなグラフィックデザインページから必要なものを設定でき、
ドライバーが必要とするすべてのデータをリアルタイム表示できます。
![](back_visual_4.png)

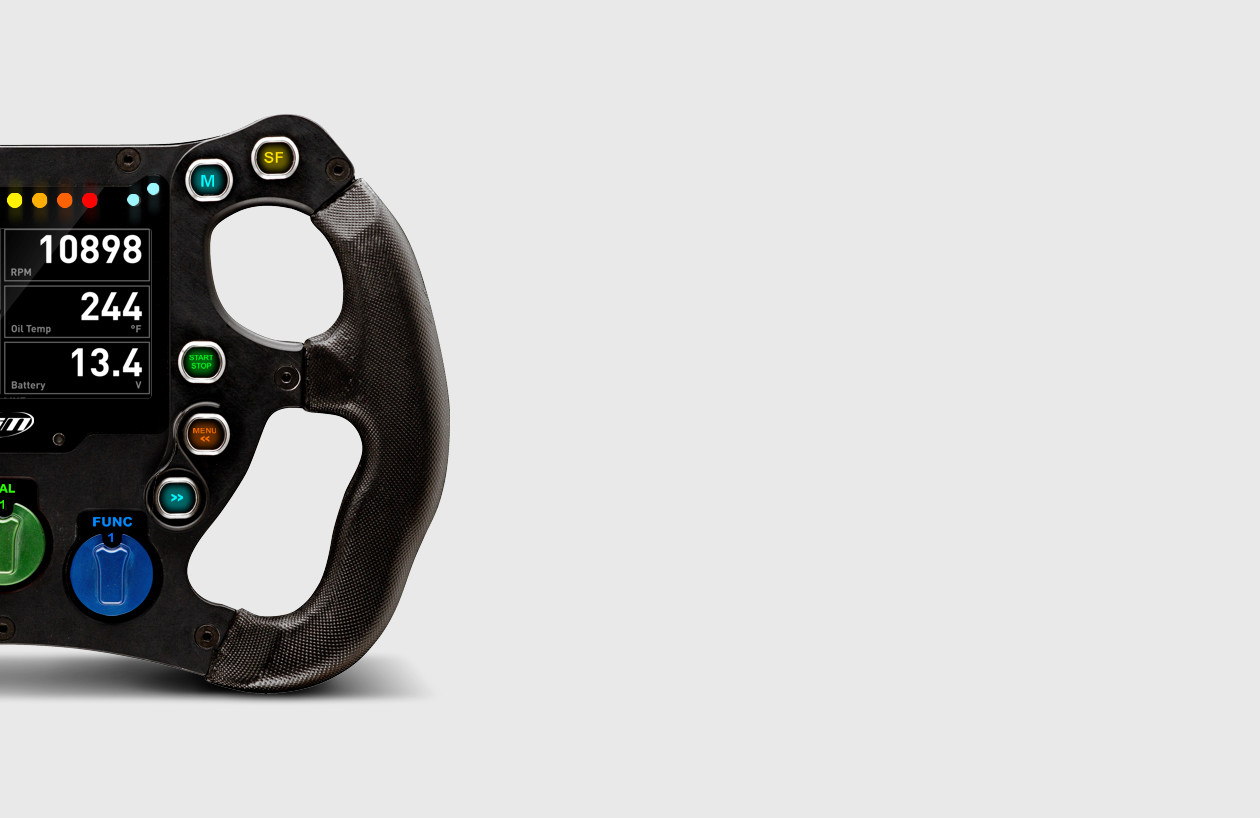

カスタマイズ可能なLEDとボタン類
![](back_visual_4.png)
個別設定可能なプッシュボタンスイッチ
さまざまな設定が可能なボタンスイッチ 8個と、
2つのプッシュオンボタンスイッチを装備しています。
ロータリースイッチ
SW4には設定変更できる
ロータリースイッチもあります。
警告ランプも個別設定
ギア毎に点灯させるLED色やエンジン回転数を個別に設定できる
シフトライトが上部中央部に
そしてさまざまな利用が可能な
警告ランプが上部左右に4つ装備されています。
![](back_visual_12.jpg)
![](back_visual_12.jpg)
![](back_visual_5.jpg)

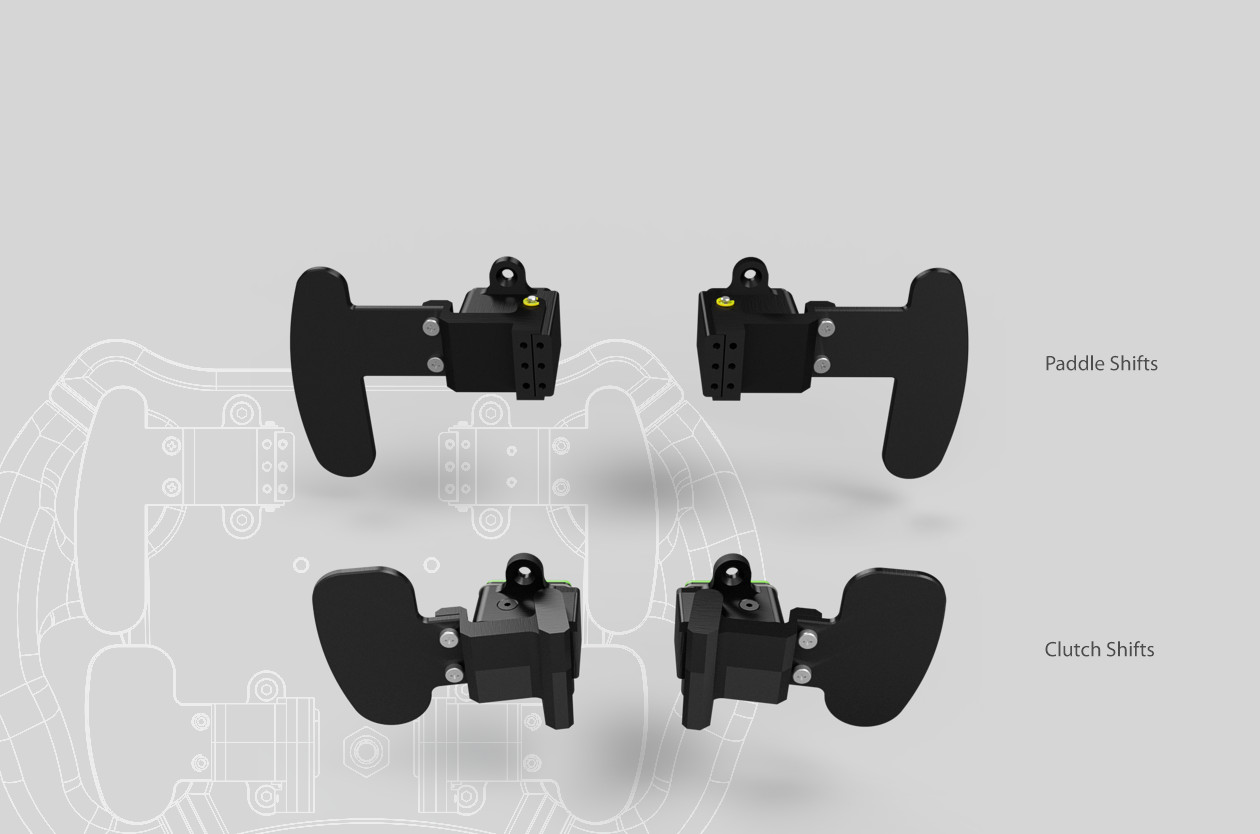

クラッチとシフトパドル(オプション)
![](back_visual_5.jpg)
SW4にはオプションでシフトパドルとクラッチパドルを追加できます。
![](back_visual_6.jpg)

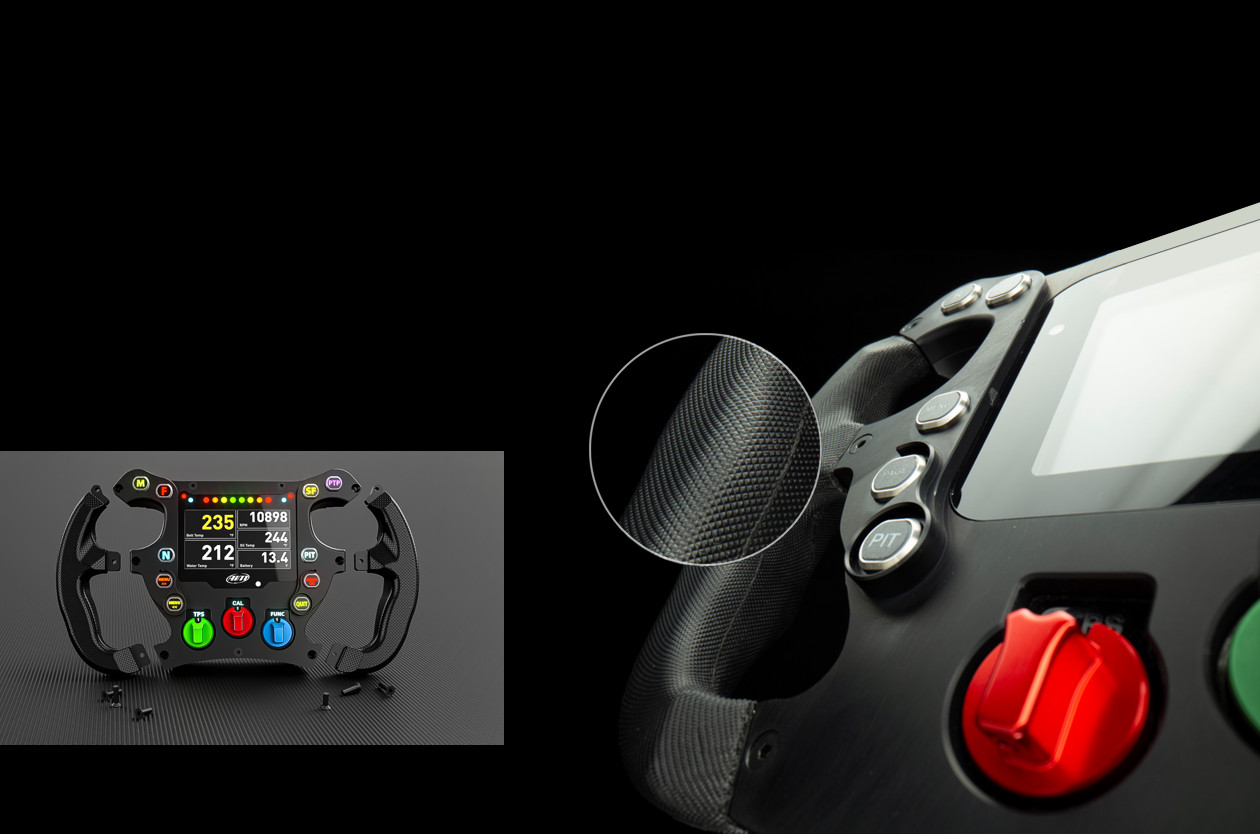

握りやすく滑らないグリップ
![](back_visual_6.jpg)
高密度ポリウレタン製のエルゴノミックハンドルグリップが採用されており、
レース中のどのような条件でも、握りやすく、滑らないように設計されています。
そして、このグリップは交換可能です。
![](back_visual_8.jpg)

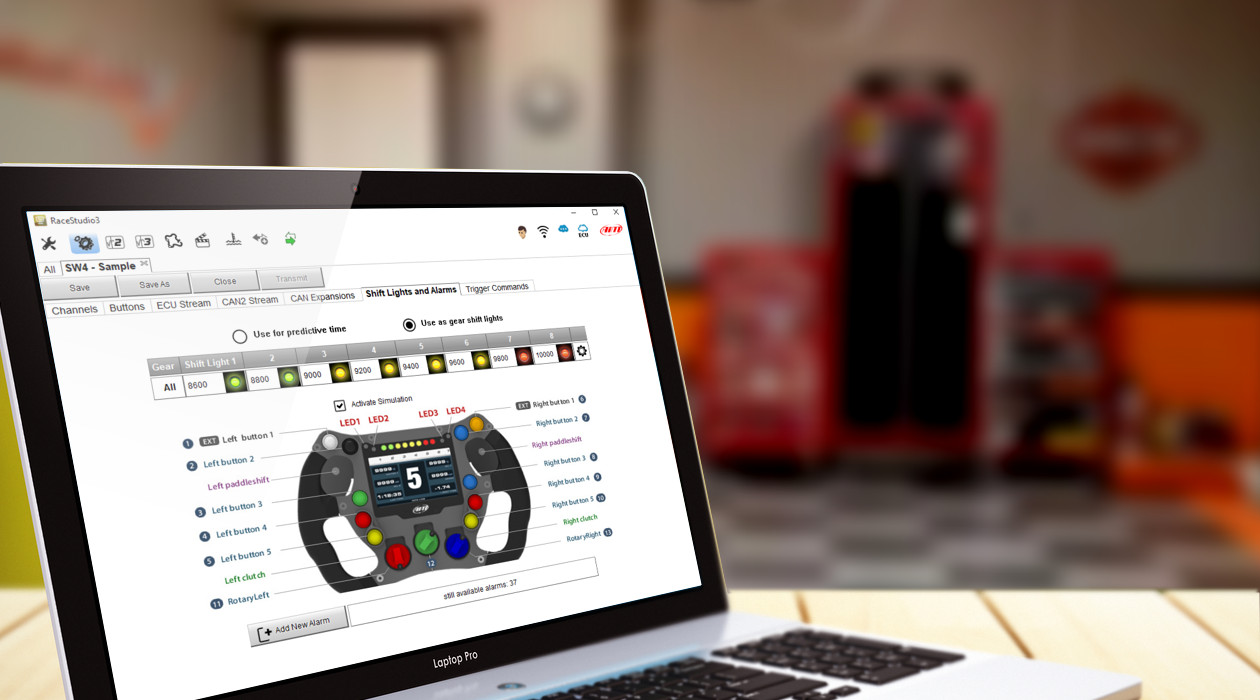

Race Studio 3で簡単設定
![](back_visual_8.jpg)
Race Studio 3ソフトウェアを使用することで
ステアリングホイールのさまざまな機能を
必要に応じて簡単に設定できます。
![](back_visual_9.jpg)

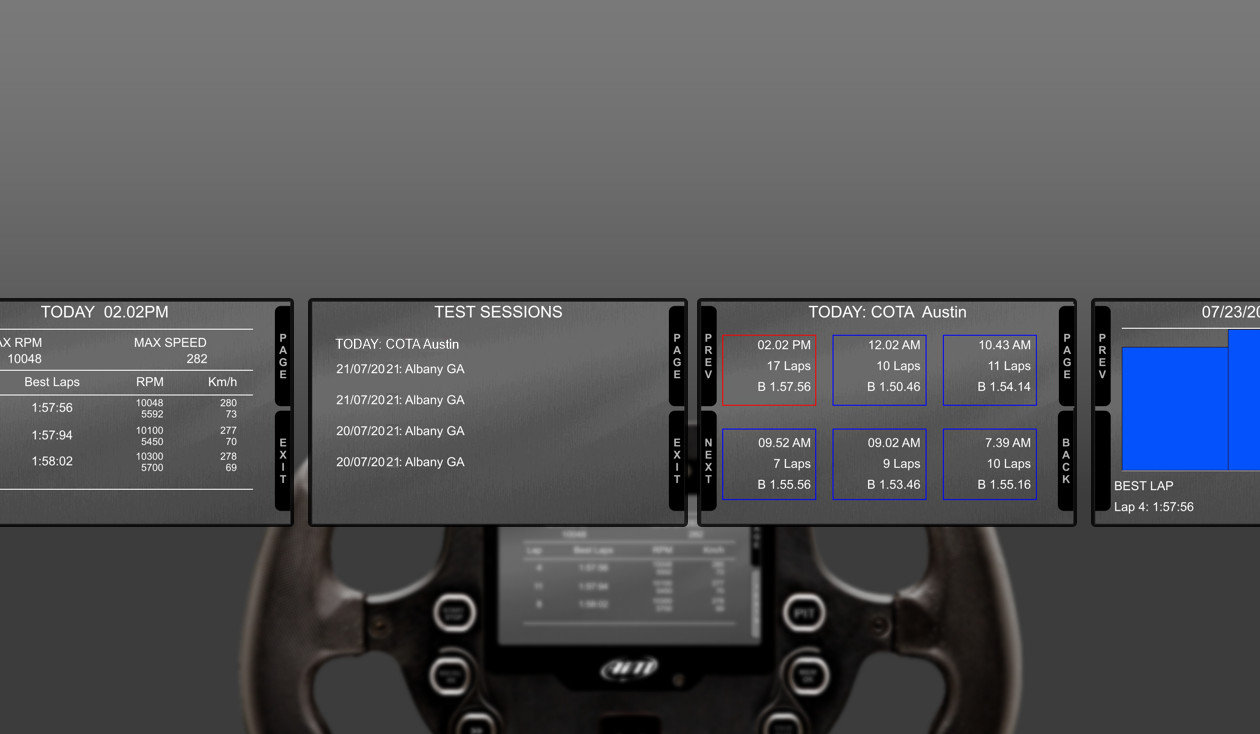

走行パフォーマンスをすぐにチェック
![](back_visual_9.jpg)
走行中に記録されたデータな重要な部分は、レースやセッション終了後に画面上に表示させることが可能です。
次の走行に向けたセッティング変更のヒントが得られるかもしれません。
![](back_visual_10.png)

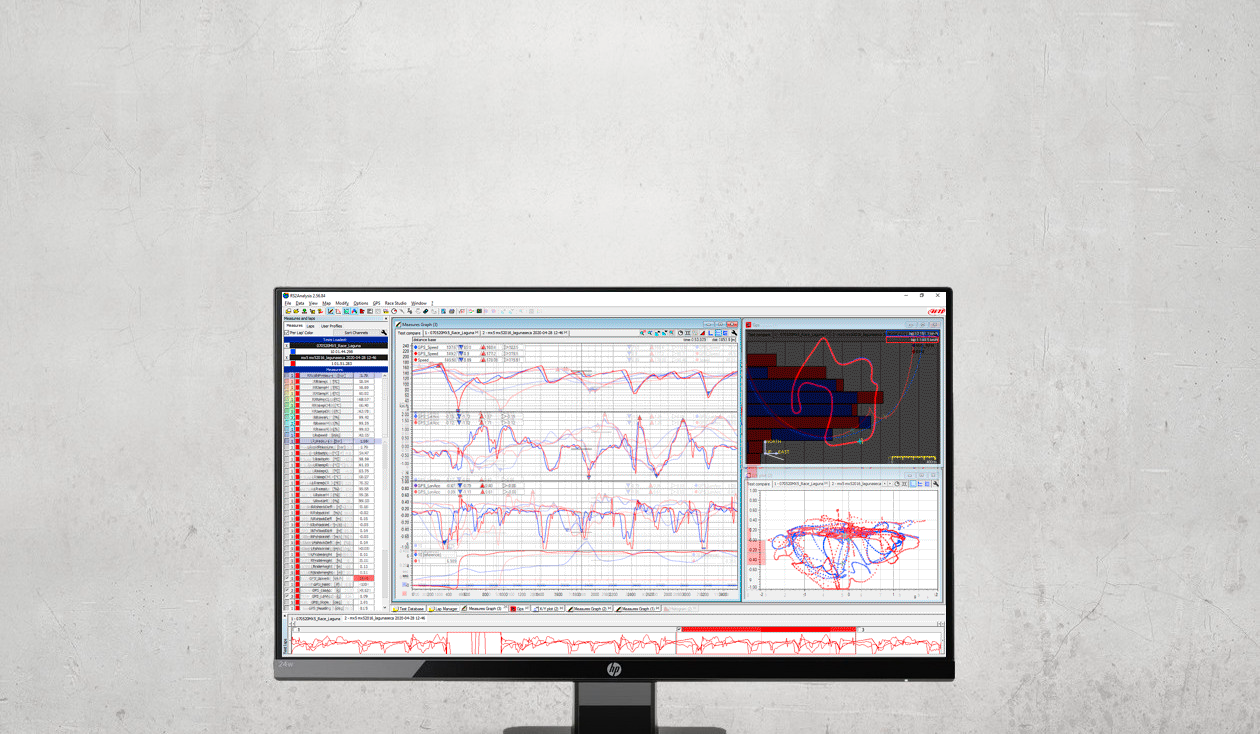

Race Studio 3でデータ解析
![](back_visual_10.png)
SW4で記録されたすべてのデータは、PCにダウンロードして、Race Studio 3 Analysisで解析することができます。
![](back_visual_10.jpg)

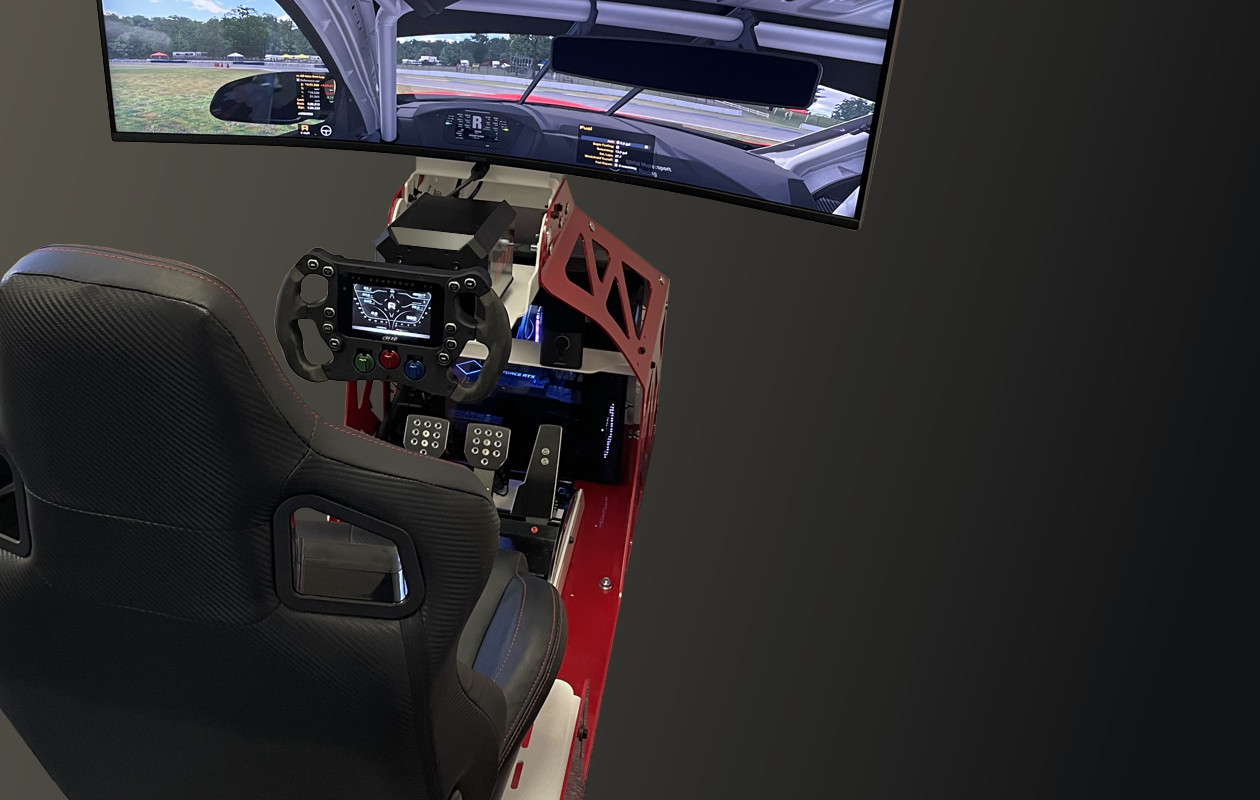

レースシムでも
![](back_visual_10.jpg)
SW4は、レースシムでも
利用できます。
各種ボタンの連動も可能で、
記録されたログデータを
Race Studio 3で解析することもできます。
![](back_visual_13.jpg)
![](back_visual_13.jpg)
技術仕様一覧
ディスプレイ | TFT - 800 x 480ピクセル 4.3インチ(270・280)、5インチ(320・350) |
---|---|
コントラスト | 800:1 |
輝度 | 800cd/㎡ - 1,200ルーメン |
環境光センサ | あり |
RPM警告LED | RGB x 8 (点灯条件設定可能) |
警告LED | RGB x 4 (各種設定変更可能) |
CANバス | 3 (ECT / CAN2 / EXP) |
ECTポート | あり(CAN) |
内蔵メモリサイズ | 4Gバイト |
筐体 | アルミニウム(アルマイト) |
コネクタ | オートスポーツコネクタ x 1 |
消費電流 | 500mA |
外形寸法 | 270・280・320・350 x 183.5 x 42.6mm |
重量 | 2400g(270・280)、2600g(320・350) |
耐環境性能 | IP65準拠 |
警告アイコン表示 | ディスプレイ上に可能 |
スイッチ | 押しボタン x 10 + ロータリー x 3 (すべてRGBバックライト装備) |
各種図面

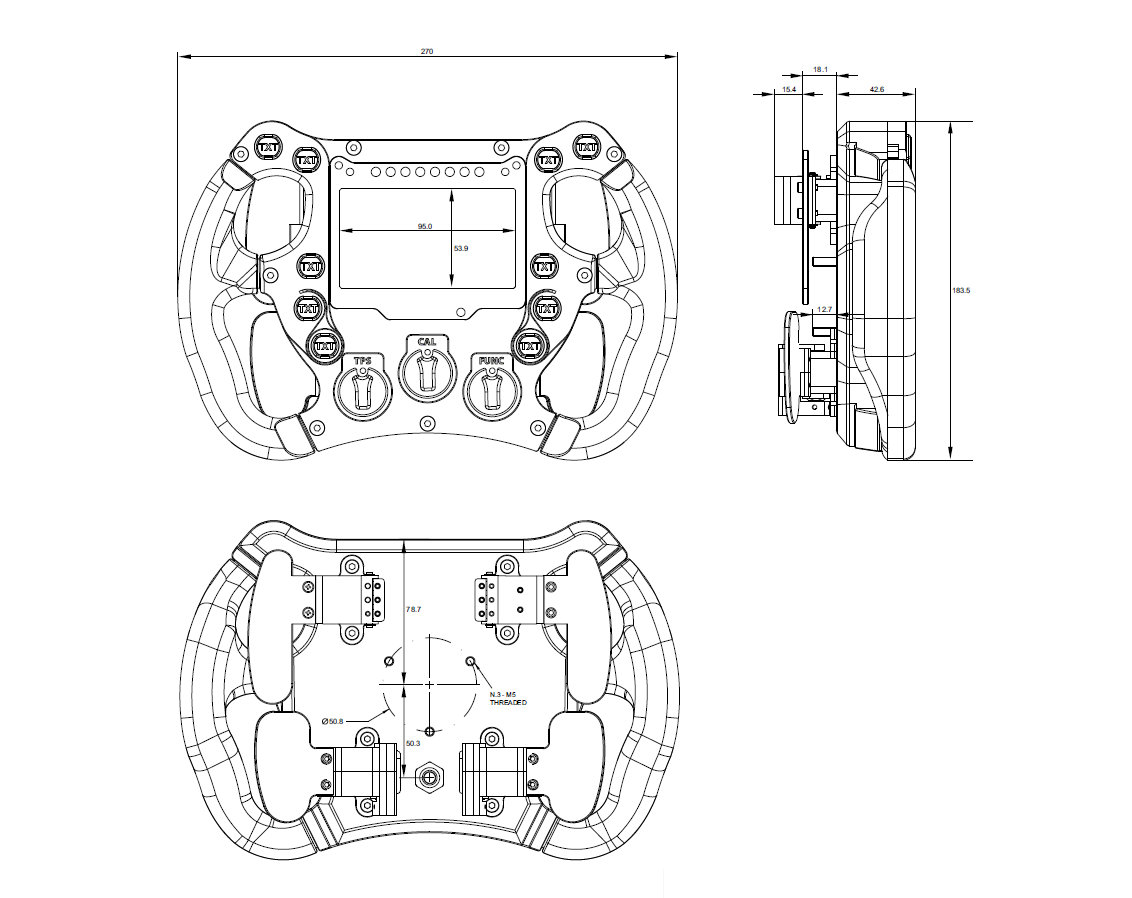

![製品図面](dimensions_SW4-270.png)

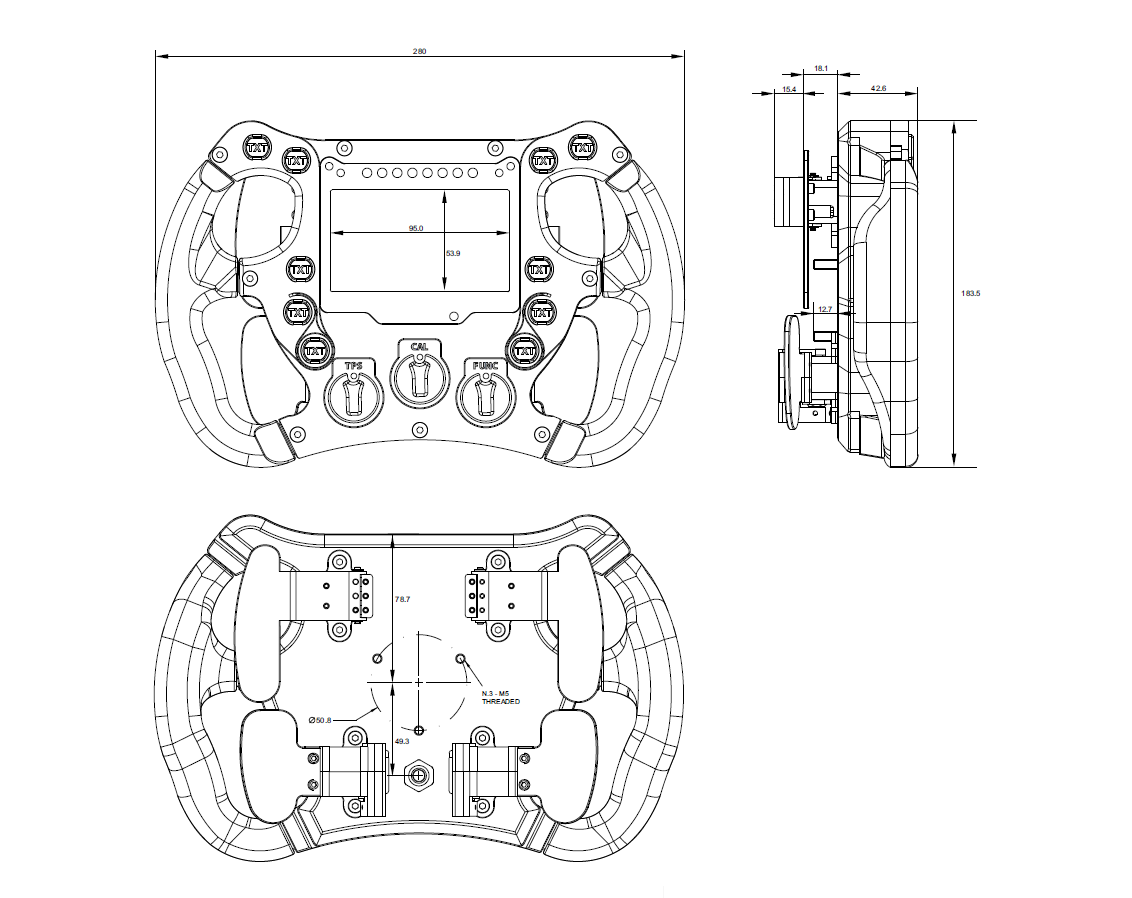

![製品図面](dimensions_SW4-280.png)

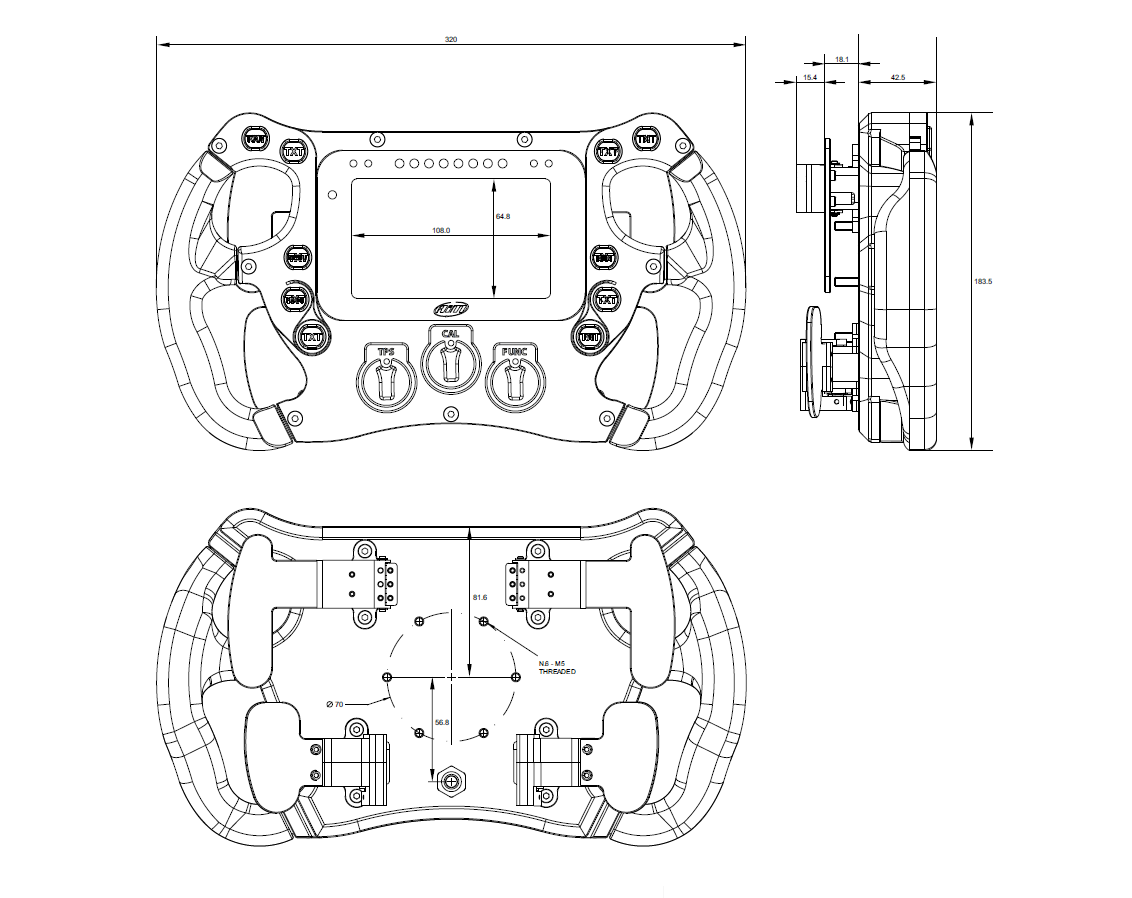

![製品図面](dimensions_SW4-320.png)

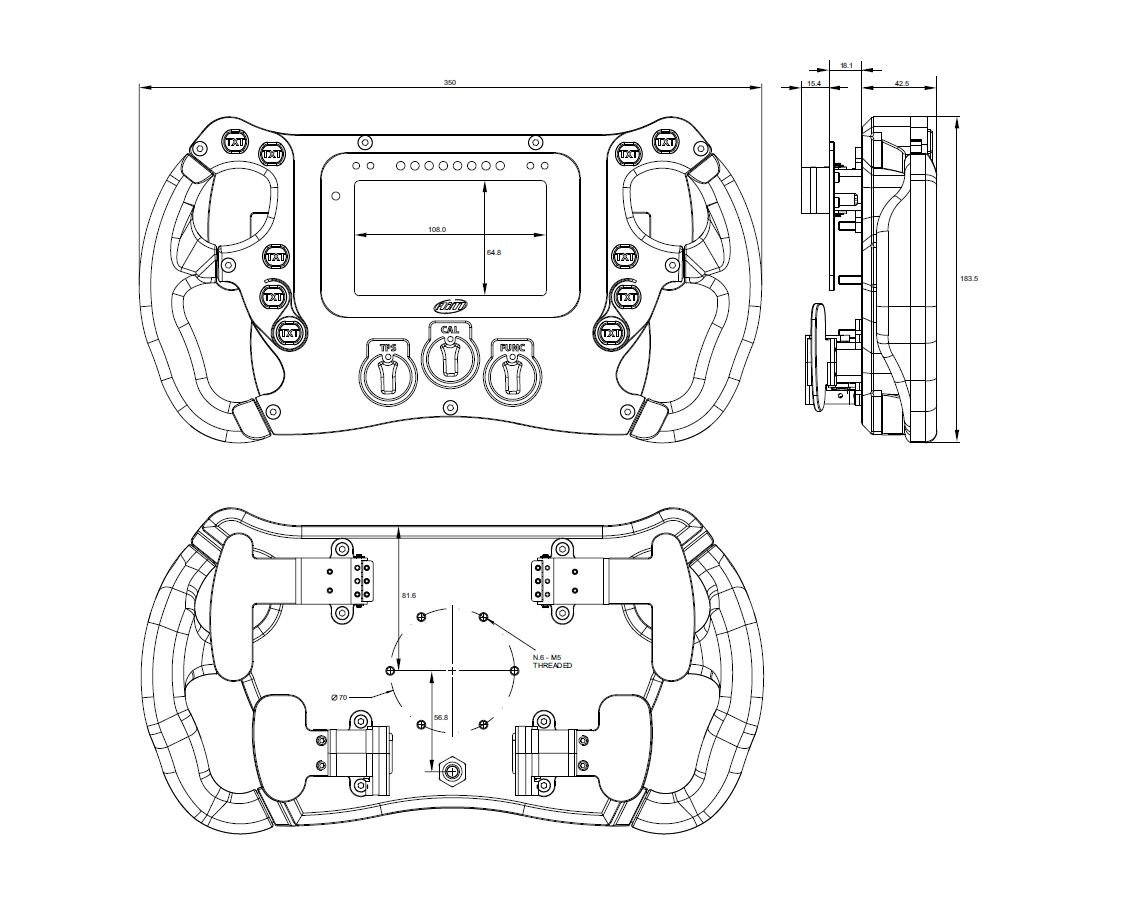

![製品図面](dimensions_SW4-350.png)
付属品
SW4 本体 / ボタンスイッチカバー標準キット
専用オプションパーツ
車両側ハーネス / シフトパドル / クラッチパドル (詳細は英語版ドキュメントをご覧ください。)
