製品用途:四輪 バイク カート

  • 製品内容:モータースポーツカメラ
製品画像

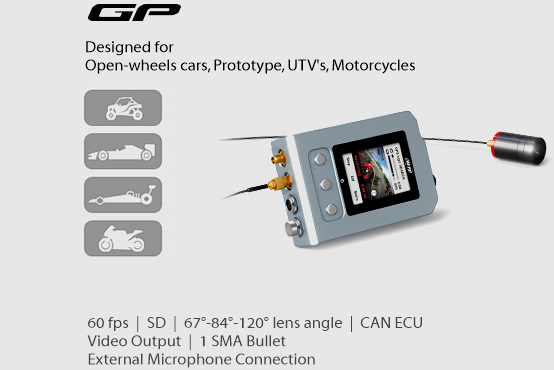

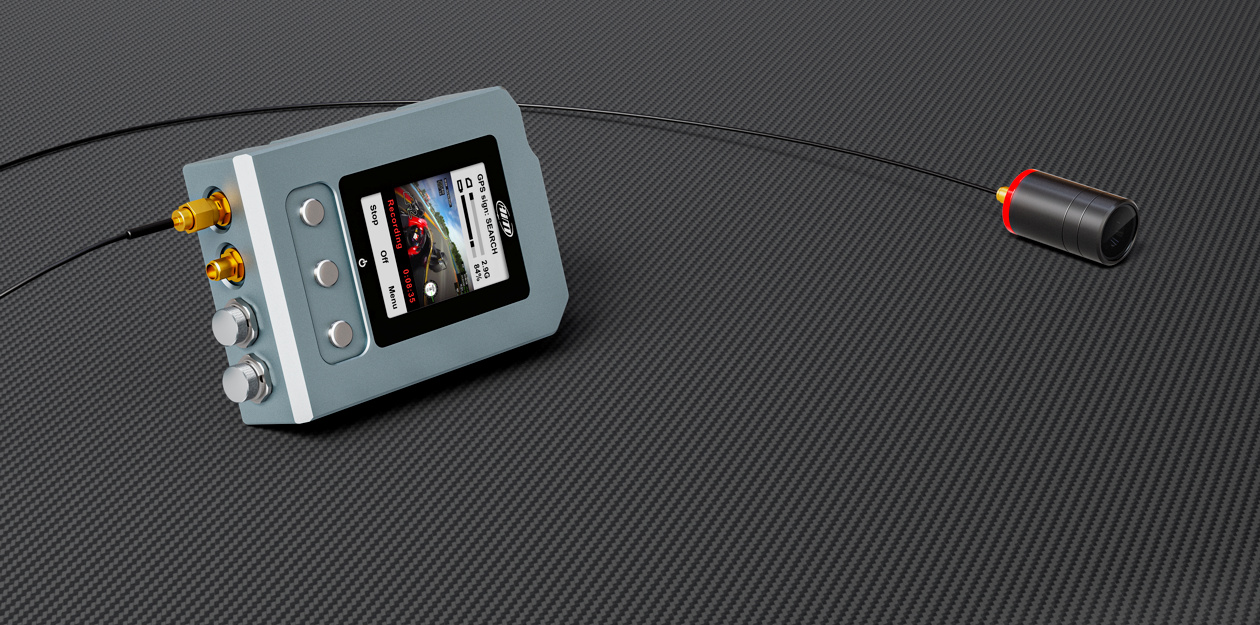

SmartyCAM 3 GP

カメラユニット別体式
モータースポーツカメラ

319,000円[税込] (290,000円[税抜])

SmartyCAM 3 GPは、AiMによる究極のモータースポーツカメラです。フォーミュラカーやスーパーバイクなどにも取り付けやすい、カメラユニット分離タイプ。

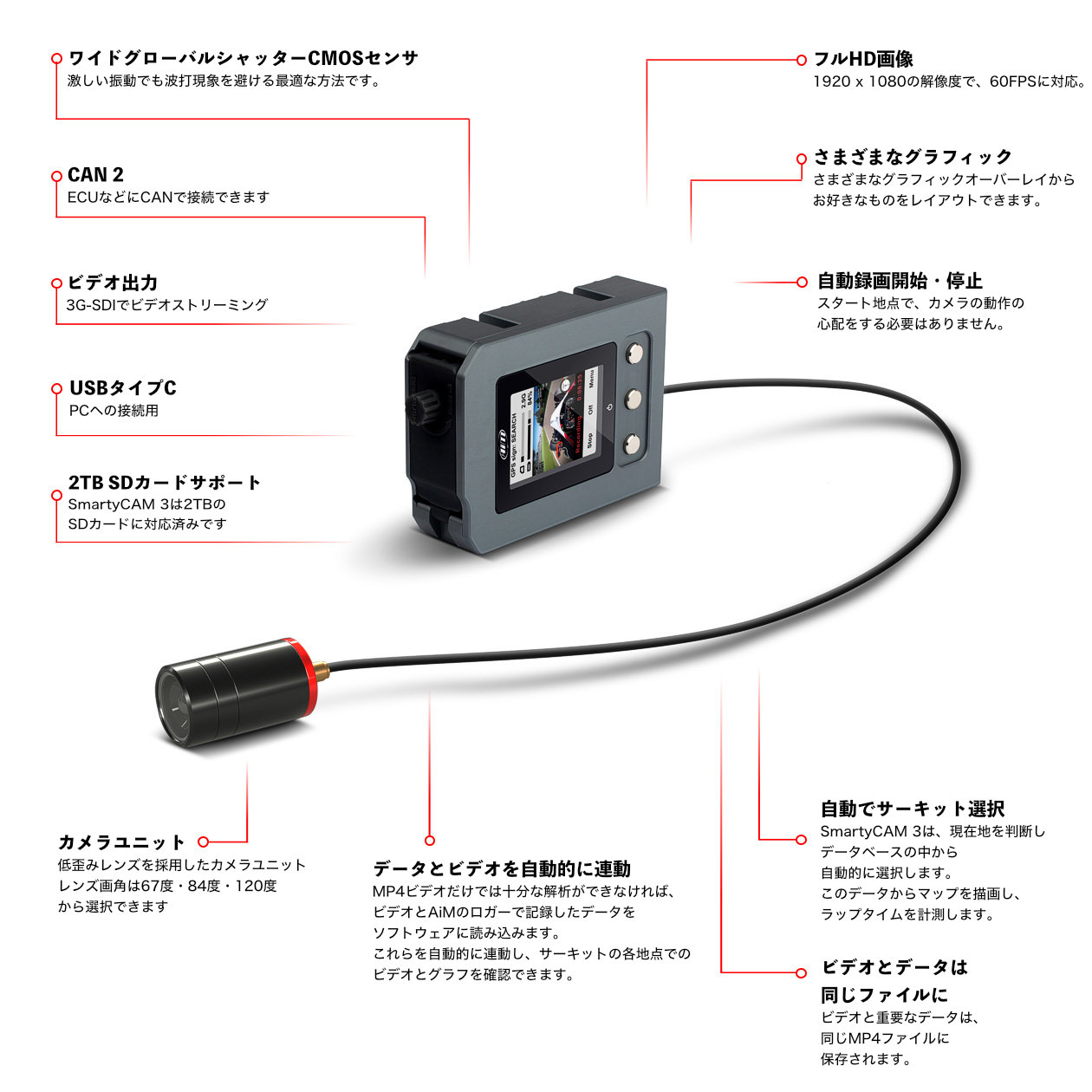

ハイライト

SC3

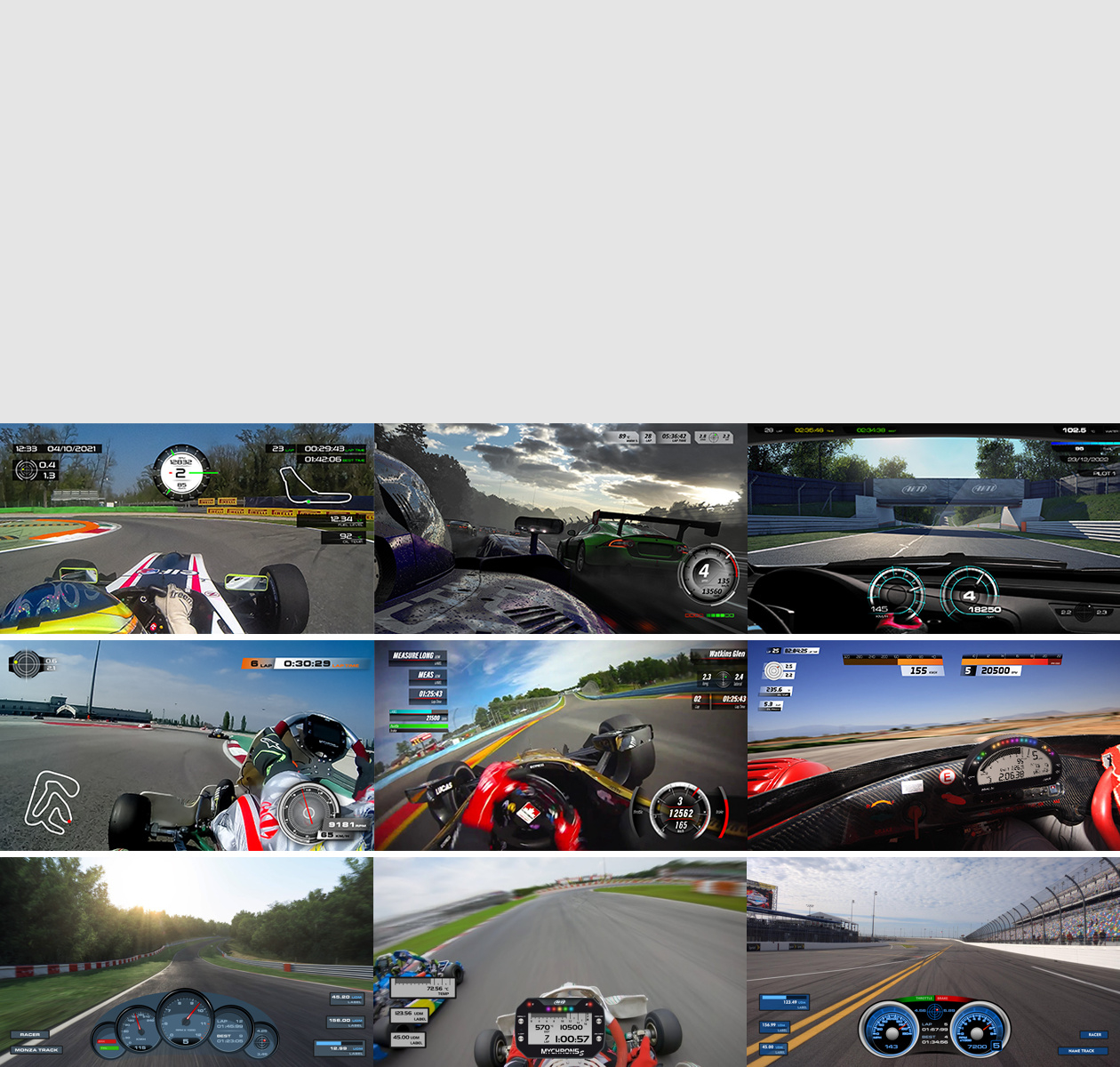

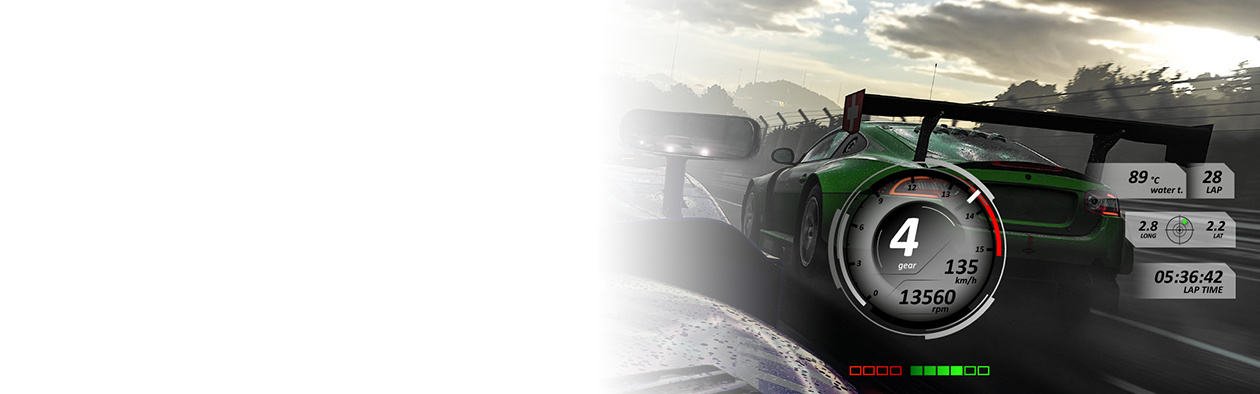

さまざまなオーバーレイ

さまざまなオーバーレイを選択可能

SmartyCAM 3 GPは、たった一つの目的のために設計されています。それは
必要な全てのデータを写し込んだ、素晴らしいビデオを提供することです。
SmartyCAM 3 GPカメラは、ECUやGPSなどからのものも含めた、接続したAimのデータロガーやECUのデータ全てを合成できます。

ハイライト

SC3

さまざまなオーバーレイ

さまざまなオーバーレイを選択可能

SmartyCAM 3 GPは、たった一つの目的のために設計されています。それは
必要な全てのデータを写し込んだ、素晴らしいビデオを提供することです。
SmartyCAM 3 GPカメラは、ECUやGPSなどからのものも含めた、接続したAimのデータロガーやECUのデータ全てを合成できます。



Race Studio 3 - オールマイティソフトウェア

Race Studio 3
Race Studio 3は、AiM製品を支えるオールマイティソフトウェアです。

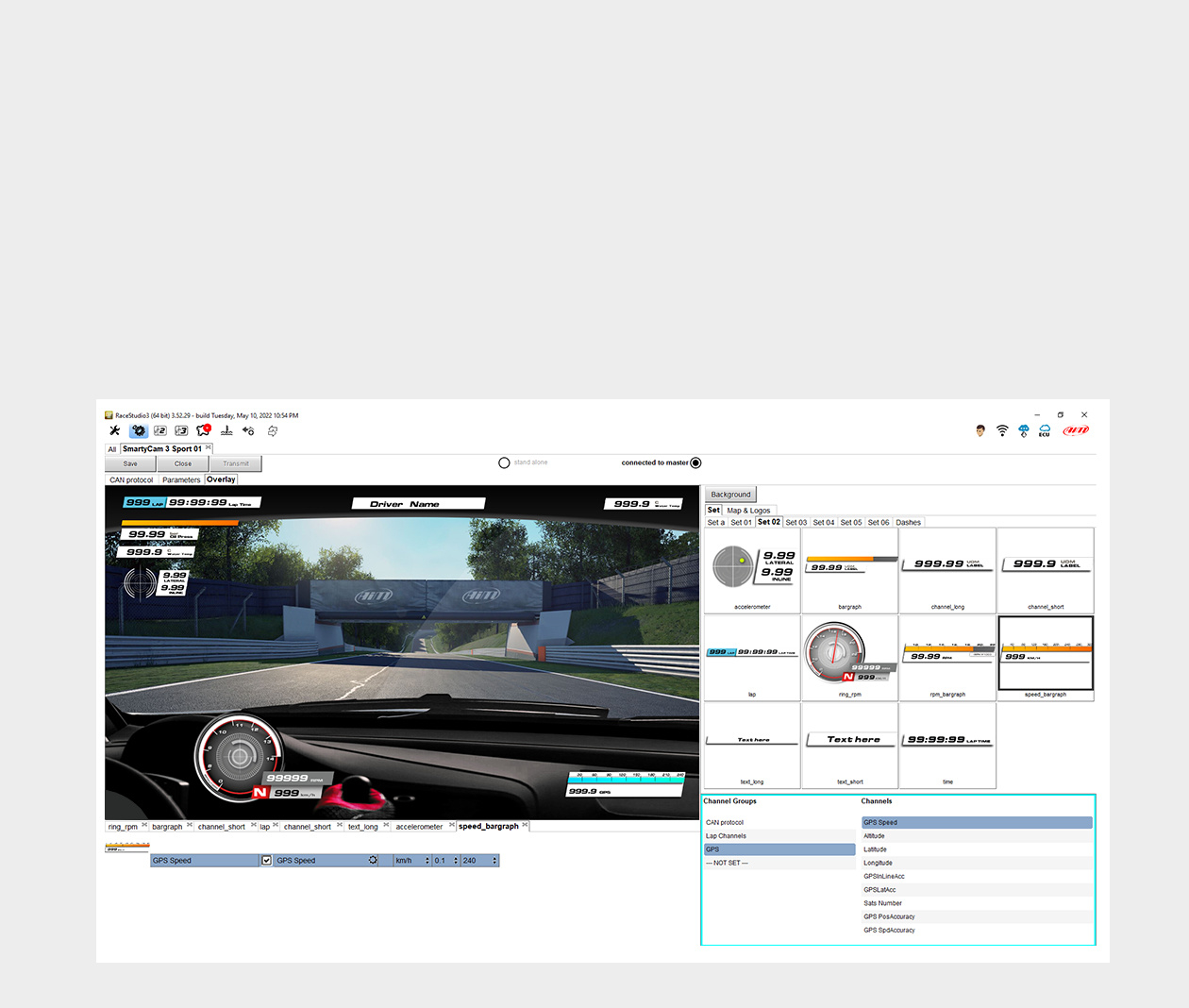

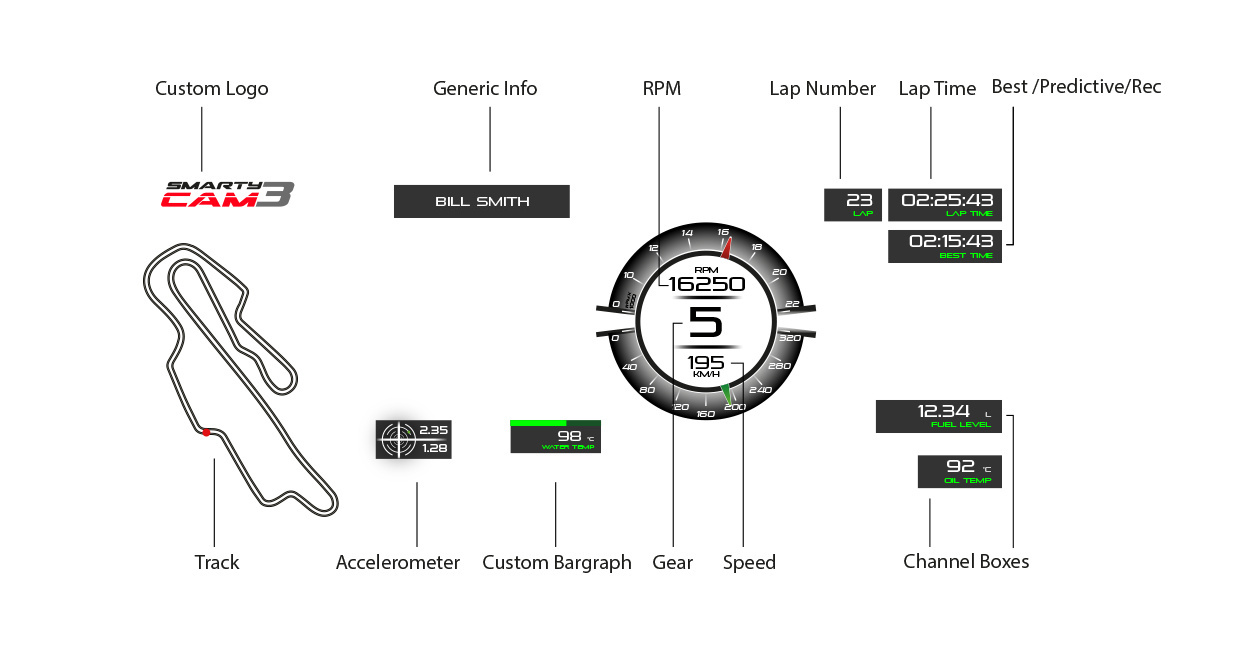

SC3の設定

Race Studio 3ソフトウェアを利用することで、さまざまなオーバーレイを簡単に設定することができます。
例えば、独自のロゴやサーキットマップ、そしてさまざまなデータオブジェクトを配置し、独自のレイアウトを作れます。
データオブジェクトは統一感を出すためセットとしてまとめられていますが、別のセットのものでも自由に配置できます。
撮影されるビデオは、使用するデータやグラフィックレイアウトなど、全てにおいて「ワンオフ」のカスタムメイドにできます。

Race Studio 3 - オールマイティソフトウェア

Race Studio 3
Race Studio 3は、AiM製品を支えるオールマイティソフトウェアです。

SC3の設定

Race Studio 3ソフトウェアを利用することで、さまざまなオーバーレイを簡単に設定することができます。
例えば、独自のロゴやサーキットマップ、そしてさまざまなデータオブジェクトを配置し、独自のレイアウトを作れます。
データオブジェクトは統一感を出すためセットとしてまとめられていますが、別のセットのものでも自由に配置できます。
撮影されるビデオは、使用するデータやグラフィックレイアウトなど、全てにおいて「ワンオフ」のカスタムメイドにできます。

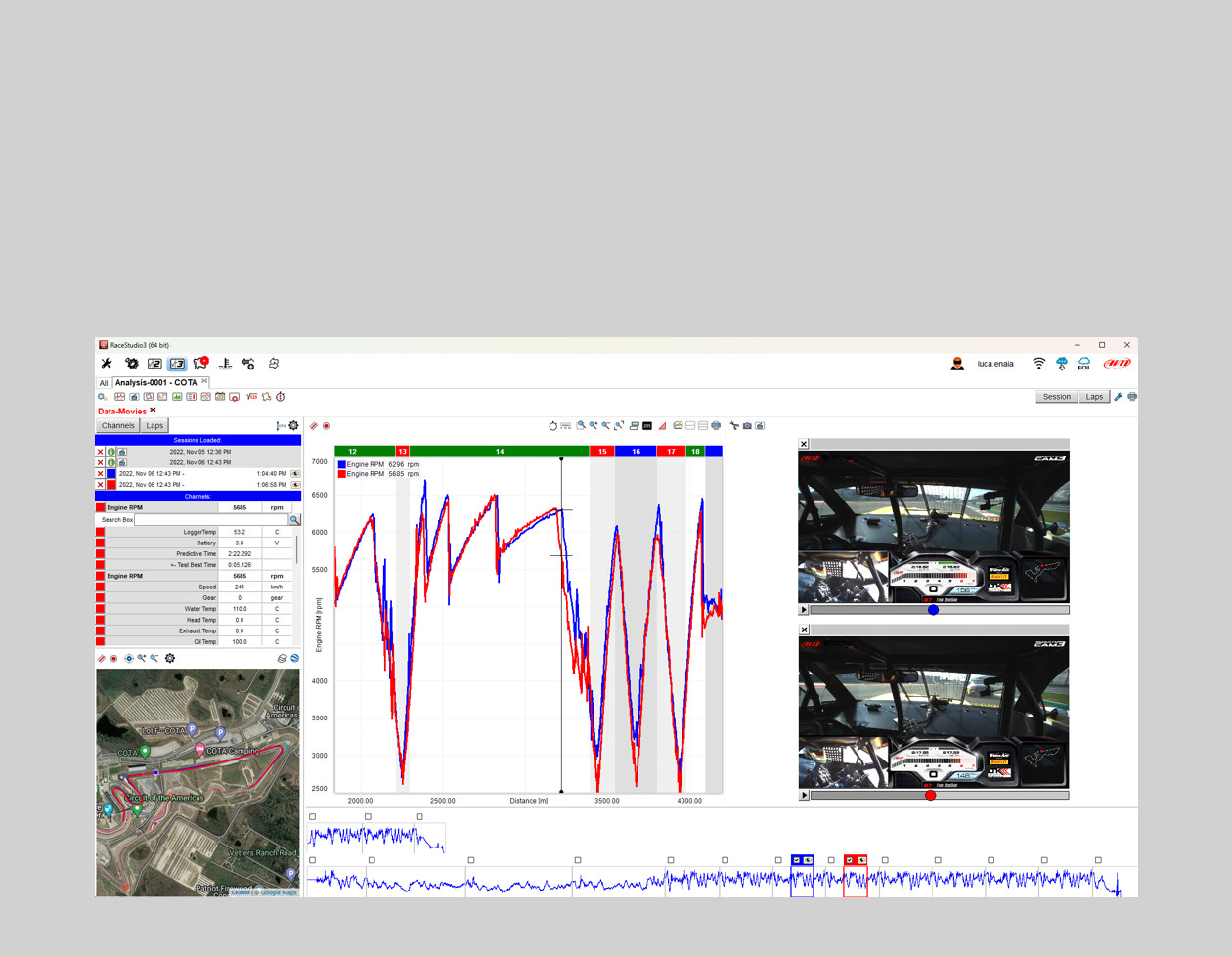

Analysis 3を利用してビデオも解析

撮影されたビデオファイルをPCにダウンロードすれば、Race Studio 3 Analysisがラップごとに分割します。
このため、クリック一つで任意のラップに移動したり、同時に2つのラップのビデオを再生し、比較することができます。
もちろん同じサーキットで走行した、別のビデオでも同じ操作が可能です。
違うセッションや、違うドライバーとでも簡単に比較できます。

さらに、ログデータのグラフも同時に表示させて、詳細な解析も行えます。

Analysis 3を利用してビデオも解析

撮影されたビデオファイルをPCにダウンロードすれば、Race Studio 3 Analysisがラップごとに分割します。
このため、クリック一つで任意のラップに移動したり、同時に2つのラップのビデオを再生し、比較することができます。
もちろん同じサーキットで走行した、別のビデオでも同じ操作が可能です。
違うセッションや、違うドライバーとでも簡単に比較できます。

さらに、ログデータのグラフも同時に表示させて、詳細な解析も行えます。

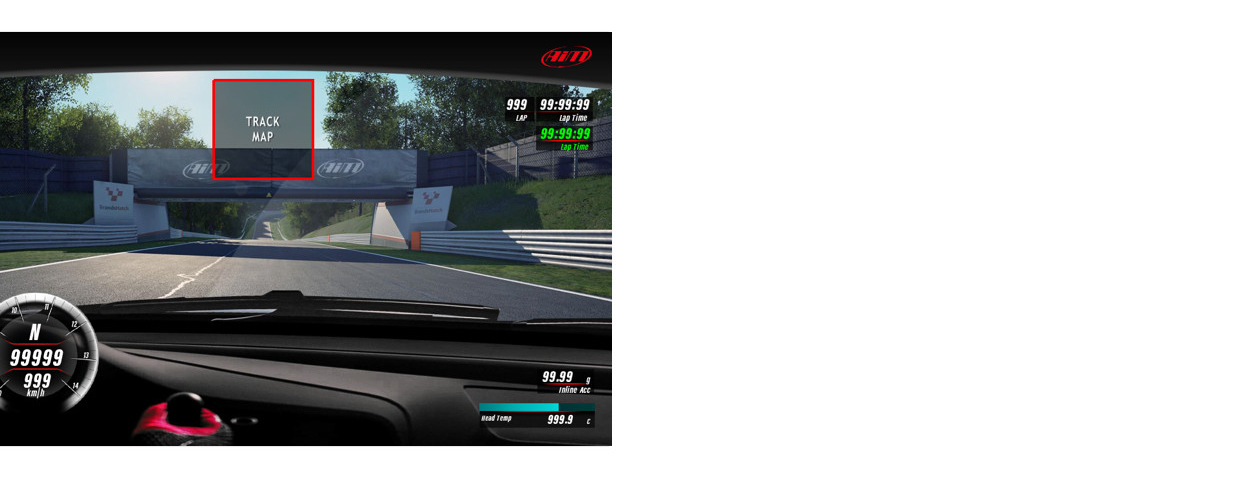

自動的にサーキットを認識

SmartyCAM 3 GPは、GPSデータがあれば
位置情報からサーキットを自動で認識し、
サーキットマップを表示したり、
周回数やラップタイム・経過タイムなどを
画面上に表示させられます。

自動的にサーキットを認識

SmartyCAM 3 GPは、GPSデータがあれば
位置情報からサーキットを自動で認識し、
サーキットマップを表示したり、
周回数やラップタイム・経過タイムなどを
画面上に表示させられます。


ビデオ出力

SmartyCAM 3 GPには、
SDIインターフェースによる
ビデオ出力機能が備わっています。
これにより、30もしくは60fpsでの
ビデオストリーミングが可能です。

ビデオ出力

SmartyCAM 3 GPには、
SDIインターフェースによる
ビデオ出力機能が備わっています。
これにより、30もしくは60fpsでの
ビデオストリーミングが可能です。

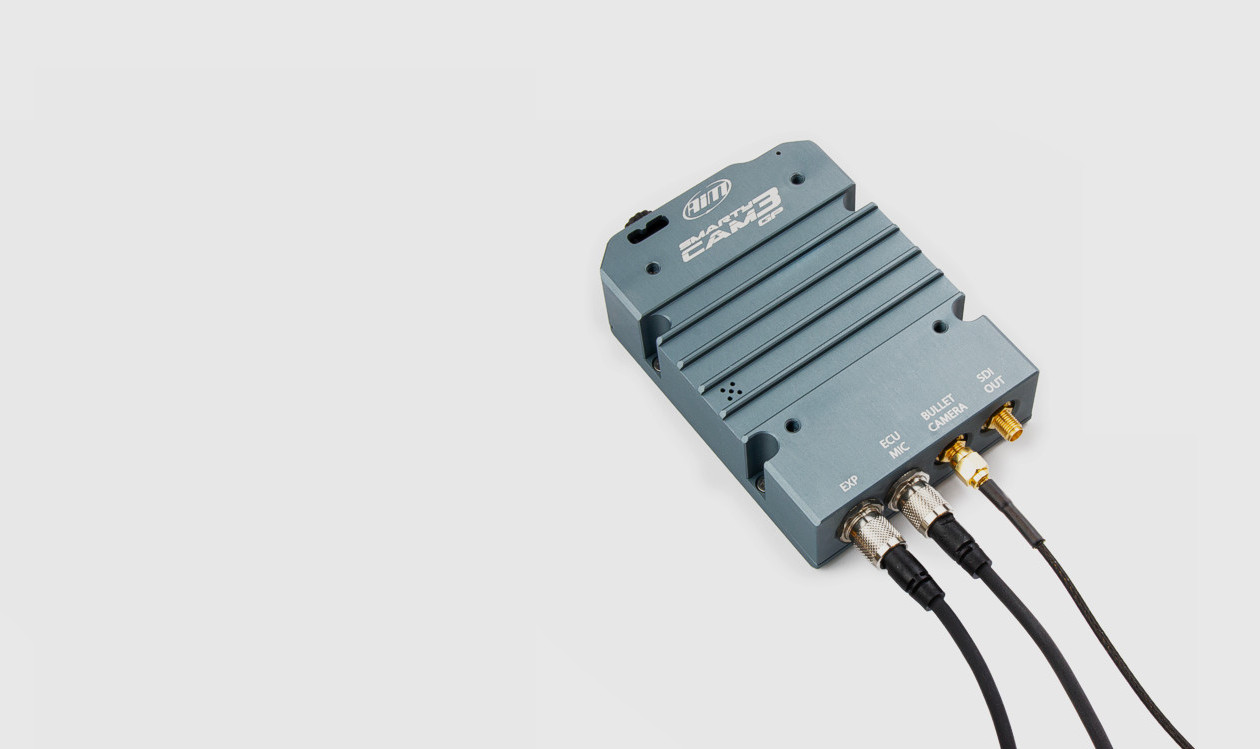

CAN接続

SmartyCAM 3 GPには、
2つのCAN接続ポートが装備されています。

EXPポートは、Aimのデータロガーなどの
デバイスに接続するためのものです。
GPSモジュールなどを接続する場合、SmartyCAM 3 GPは
マスターデバイスとなり、データロガーなどに接続する場合には
拡張モジュールとして動作します。

ECU(CAN2)ポートには、対応したECUを接続することができます。
対応ECUはすでに2000以上で、コンスタントにアップデートされています。

CANの設定も、Race Studio 3ソフトウェアで行えます。

CAN接続

SmartyCAM 3 GPには、
2つのCAN接続ポートが装備されています。

EXPポートは、Aimのデータロガーなどの
デバイスに接続するためのものです。
GPSモジュールなどを接続する場合、SmartyCAM 3 GPは
マスターデバイスとなり、データロガーなどに接続する場合には
拡張モジュールとして動作します。

ECU(CAN2)ポートには、対応したECUを接続することができます。
対応ECUはすでに2000以上で、コンスタントにアップデートされています。

CANの設定も、Race Studio 3ソフトウェアで行えます。

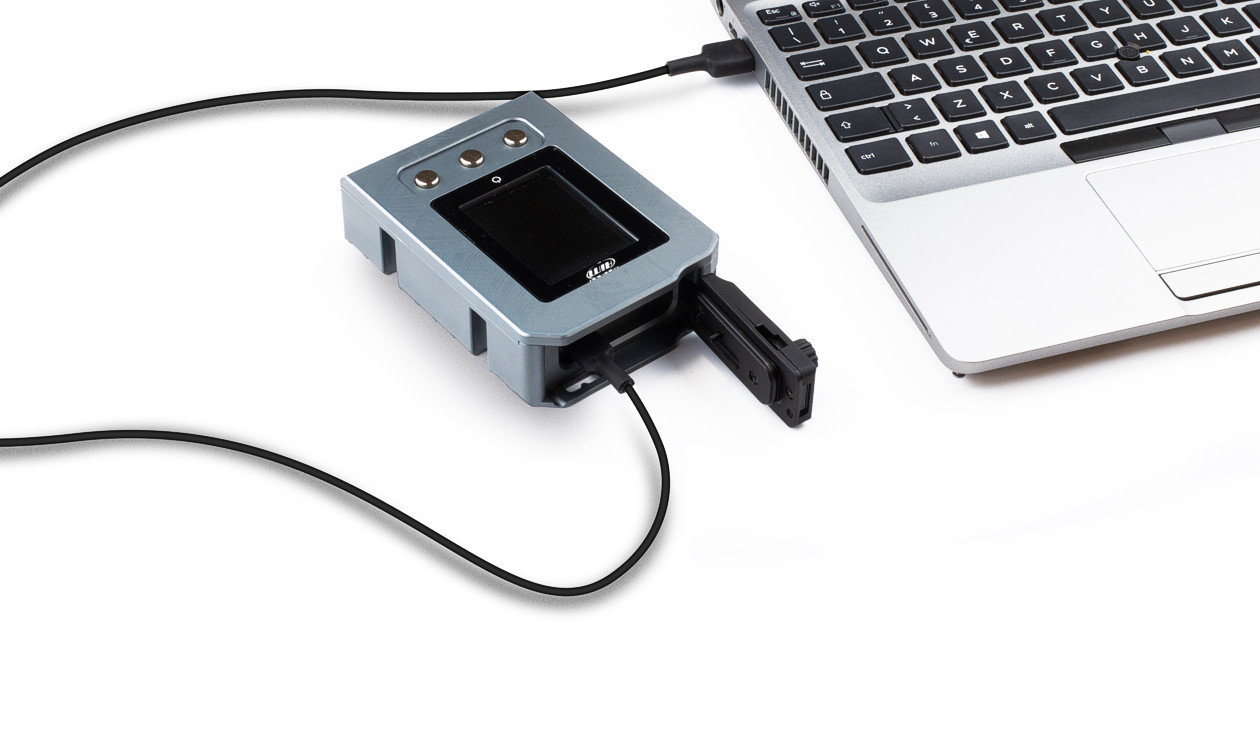

USB-C接続

側面カバーの内側に装備されたUSB-Cポートにより
PCとSmartyCAM 3 GPとの通信は
非常に簡単で、高速になっています。
適切なケーブルを使用することにより
セッション毎のビデオデータダウンロードも
高速に行えます。
また、設定やサーキットデータの更新も
USB-C接続で行います。

USB-C接続

側面カバーの内側に装備されたUSB-Cポートにより
PCとSmartyCAM 3 GPとの通信は
非常に簡単で、高速になっています。
適切なケーブルを使用することにより
セッション毎のビデオデータダウンロードも
高速に行えます。
また、設定やサーキットデータの更新も
USB-C接続で行います。

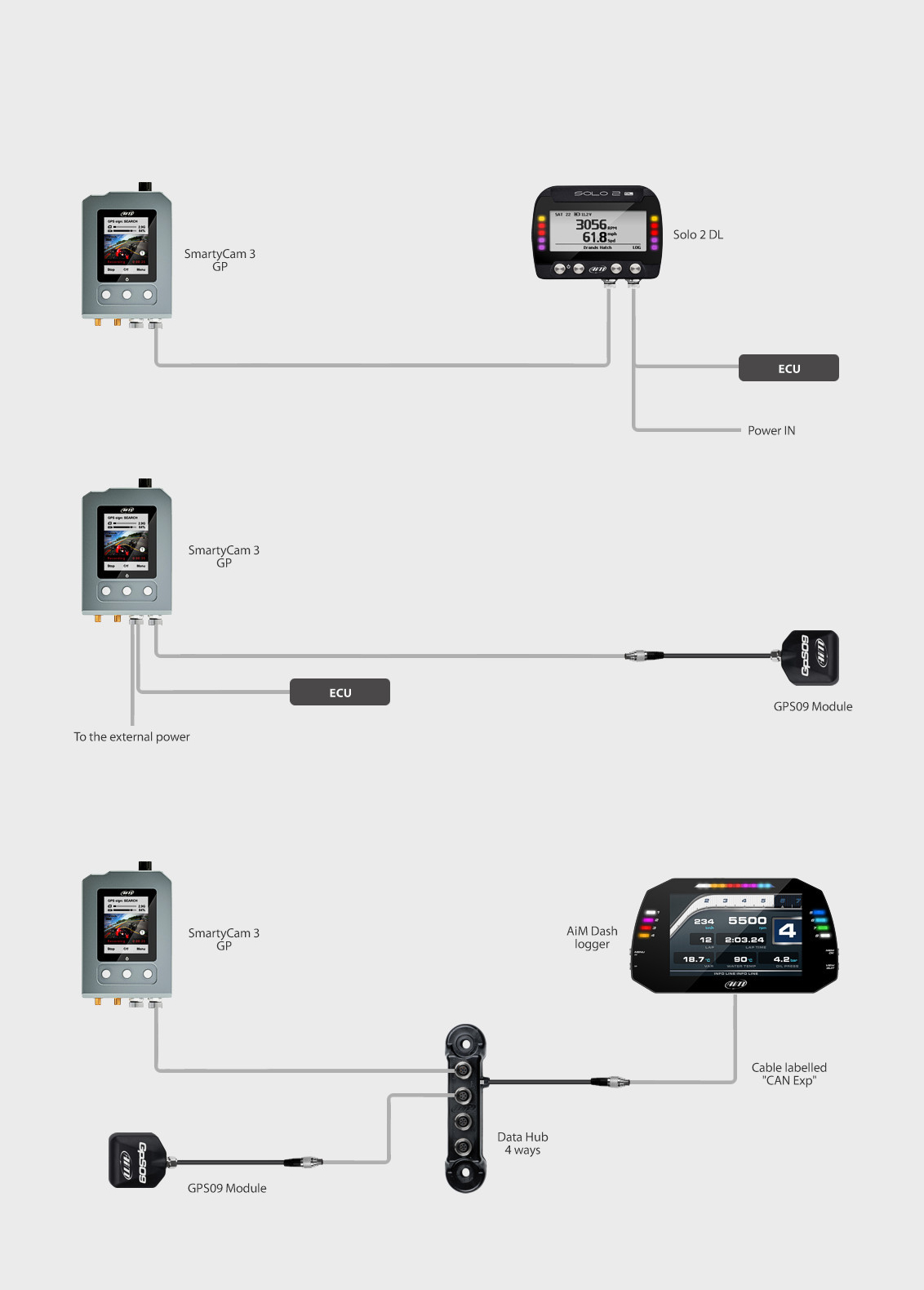

接続方法サンプル

接続方法サンプル


その他の機能

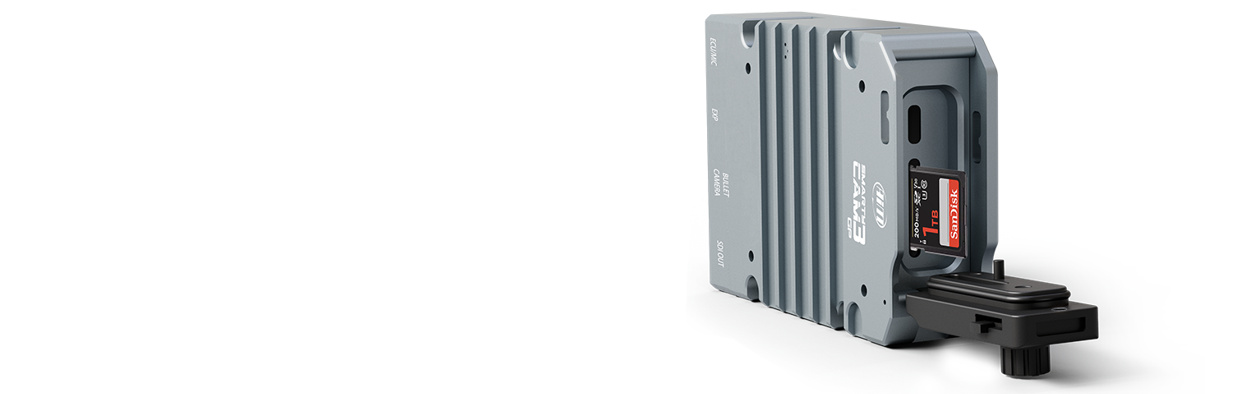

ログデータも記録

ログデータ
接続したCANバスからのデータは、テスト終了後に生成される.mp4ファイルに同時に記録されます。
SDカードには、詳細な解析を行えるデータも記録されるのです。
SDカードは別売です。

ログデータも記録

ログデータ
接続したCANバスからのデータは、テスト終了後に生成される.mp4ファイルに同時に記録されます。
SDカードには、詳細な解析を行えるデータも記録されるのです。
SDカードは別売です。


厳しい環境に耐えられる設計

高強度
モータスポーツ専用に設計された車載カメラには、サーキットではよく遭遇するような
悪条件にも耐える、頑丈な製品であることが求められます。
SmartyCAM 3 GPは、繊維強化プラスチックやアルミニウム
サファイア保護ガラスなどを組み合わせて、頑丈な筐体を実現しました。
さらに、防水性能もIP65準拠です。

厳しい環境に耐えられる設計

高強度
モータスポーツ専用に設計された車載カメラには、サーキットではよく遭遇するような
悪条件にも耐える、頑丈な製品であることが求められます。
SmartyCAM 3 GPは、繊維強化プラスチックやアルミニウム
サファイア保護ガラスなどを組み合わせて、頑丈な筐体を実現しました。
さらに、防水性能もIP65準拠です。


自動録画開始・停止

自動操作
レース中にドライバーが考える必要がある項目が多いことを、
SmartyCAM 3にはわかっています。
そのため、SmartyCAM 3 には、電源のオン・オフも、
録画の開始・停止も自動操作できる機能が搭載されているのです。

自動録画開始・停止

自動操作
レース中にドライバーが考える必要がある項目が多いことを、
SmartyCAM 3にはわかっています。
そのため、SmartyCAM 3 には、電源のオン・オフも、
録画の開始・停止も自動操作できる機能が搭載されているのです。

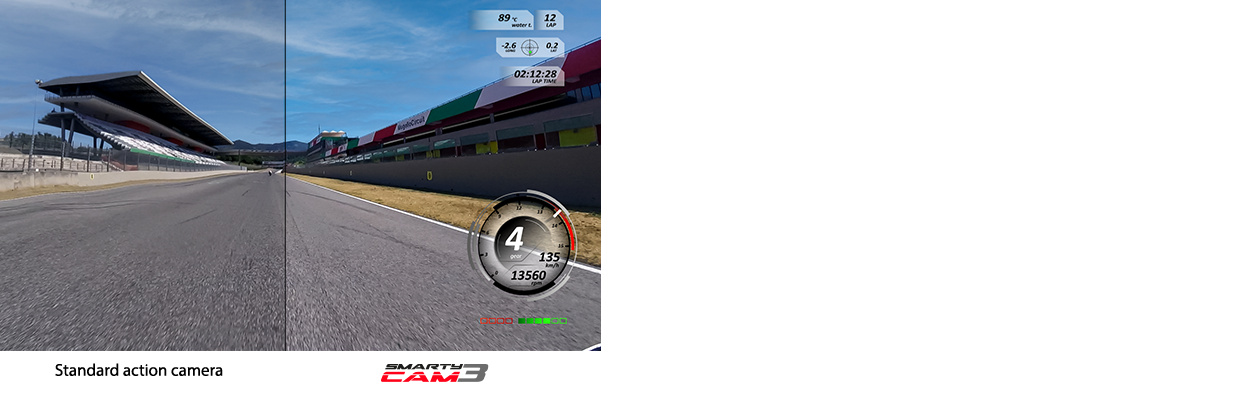

波打現象のないグローバルシャッターCMOS

高強度
エンジンには振動がつきもので、ビデオ撮影には大問題です。
普通のアクションカムで撮影した際、例えばエンジン回転数が7000rpmを越えると、
船酔いしそうな画像の波打現象(ローリングシャッター歪)が発生してしまいます。
SmartyCAM3は、このような振動の多い環境でも
クリアな画像を撮影できるように設計されています。
画像の波打現象は、過去の遺物となるのです。

波打現象のないグローバルシャッターCMOS

高強度
エンジンには振動がつきもので、ビデオ撮影には大問題です。
普通のアクションカムで撮影した際、例えばエンジン回転数が7000rpmを越えると、
船酔いしそうな画像の波打現象(ローリングシャッター歪)が発生してしまいます。
SmartyCAM3は、このような振動の多い環境でも
クリアな画像を撮影できるように設計されています。
画像の波打現象は、過去の遺物となるのです。


スモールサイズで高画質なビデオファイル

SDカード
HDカメラのメーカーは、解像度の高さに焦点を当てて競い合っています。
その結果、ビデオファイルは巨大化し、より多くのメモリが必要になっています。
SmartyCAM 3のビデオは、他のHDカメラに比べて同じような品質でも、
ファイルサイズが小さくなります。
H264方式による圧縮の際のパラメータを最適化してあるためです。

スモールサイズで高画質なビデオファイル

SDカード
HDカメラのメーカーは、解像度の高さに焦点を当てて競い合っています。
その結果、ビデオファイルは巨大化し、より多くのメモリが必要になっています。
SmartyCAM 3のビデオは、他のHDカメラに比べて同じような品質でも、
ファイルサイズが小さくなります。
H264方式による圧縮の際のパラメータを最適化してあるためです。


SmartyCAM 3

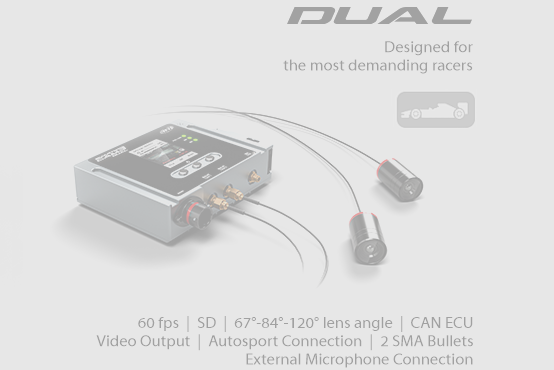

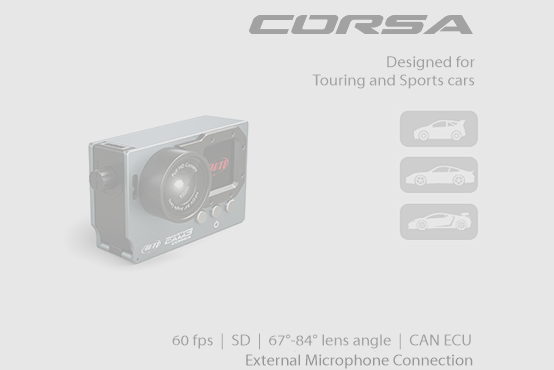

SmartyCAM 3シリーズは用途に合わせて4モデル

技術仕様一覧

ディスプレイ 2.4インチ 240 x 320 ピクセル
筐体 アルマイト処理アルミニウム
コネクタ Binder 712 x 2 + SMA SDI(出力) + SMA(入力) + USB-C
外形寸法 120.8 x 80.2 x 30.9 mm(録画ユニット) / 24 x 46.0 mm(120度カメラユニット) / 24 x 41.0 mm(67/84度カメラユニット)
重量 320g(録画ユニット) / 45g(カメラユニット)
耐環境性能 IP65準拠(温度環境 -10℃〜+50℃)
ビデオ形式 H.264 1920x1080ピクセル@60fps
電源電圧 9-15V
カメラ仕様 グローバルシャッターCMOS、低歪みレンズユニット、レンズ画角 67・84・120度のいずれか
ビデオ出力 3G-SDI
使用可能なSDカード容量 最大2TB

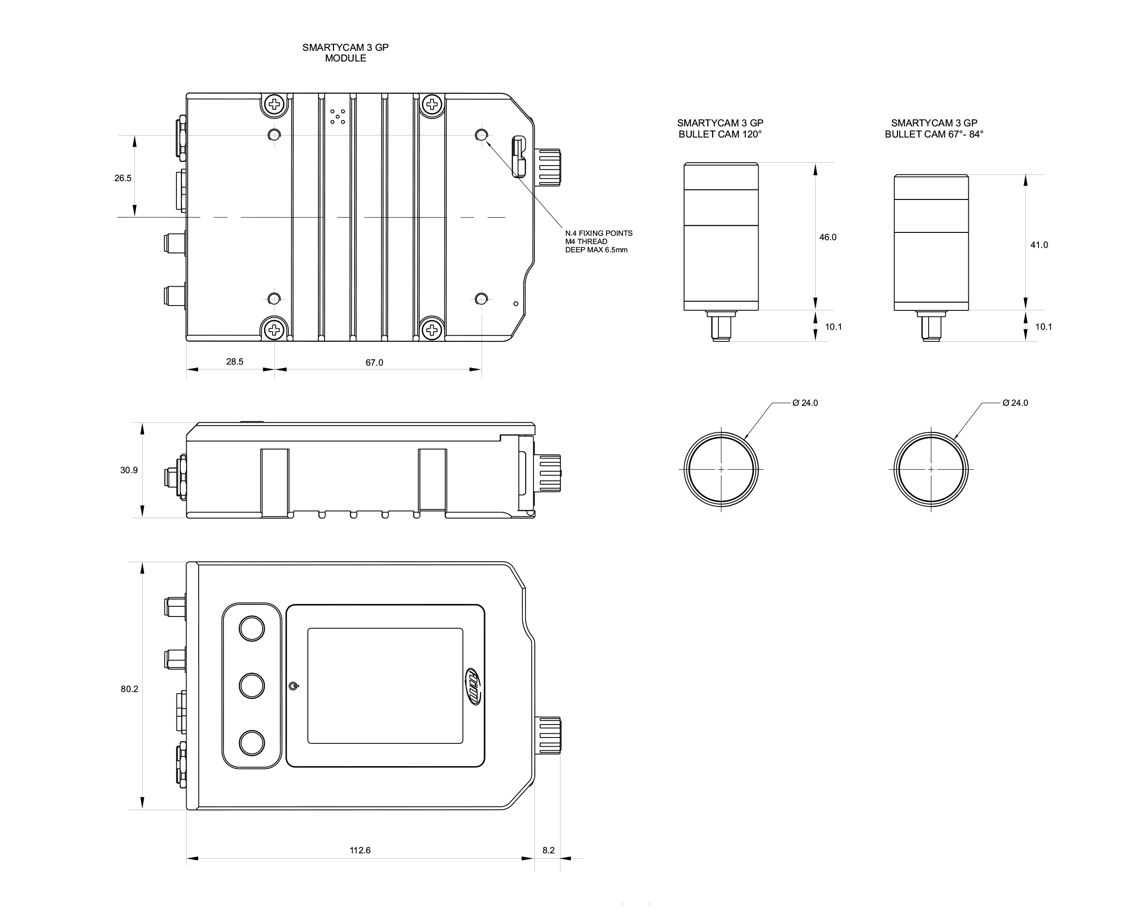

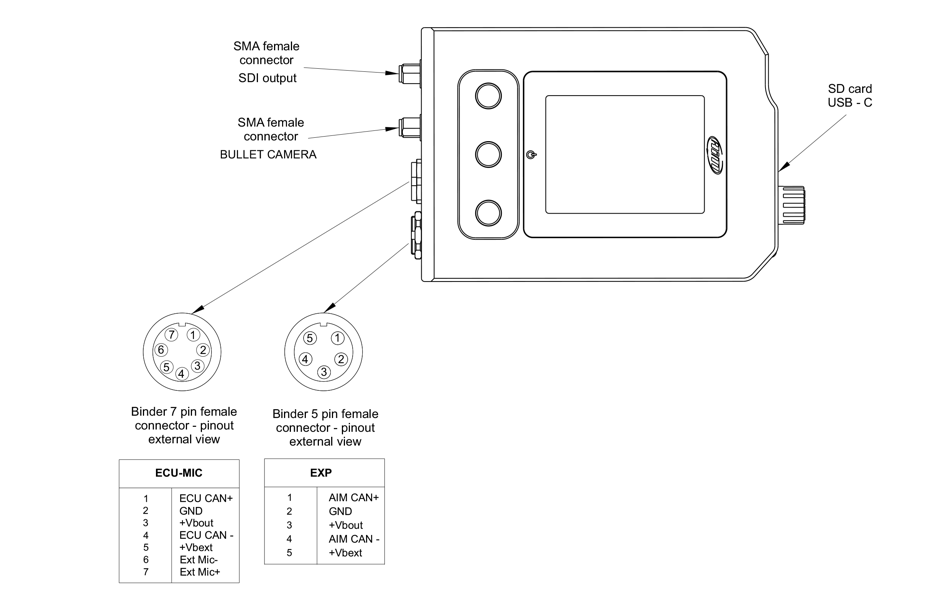

各種図面

製品図面 製品図面

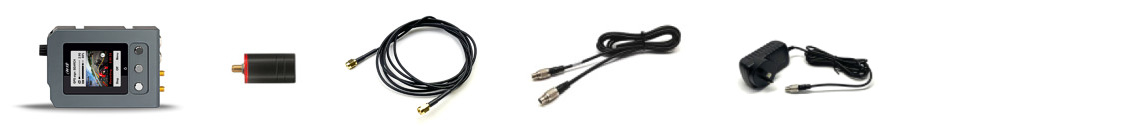

付属品

付属品

SmartyCAM 3 GP録画ユニット / カメラユニット(67度レンズ、84度レンズもしくは120度レンズ) /
カメラケーブル(2m) / 接続ケーブル(2mもしくは4m) / ACアダプタ
